Z pascalu do vývojového diagramu – Pascal – Fórum – Programujte.com

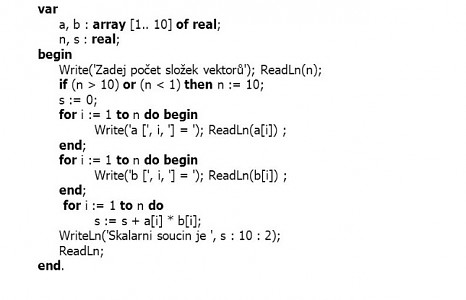

Připojen obrázek.

Dobrý den, chtěl bych se zeptat zda existuje program jak z toto přepsat do vývojového diagramu. Studuji ekonomku a tento příklad právě potřebuji vyřešit v podobě vývojových diagramů pro představu tady ukážu zadání. Děkuji

Vstup:  Velikost vektorů M.

Úkol:  Sestavte vývojový diagram pro skalární součin dvou vektorů U x V.

Proměnné:

M (rozměr vektorů U a V)
I (čítač)
J (čítač)
U(M) (vstupní vektor)
V(M) (vstupní vektor)
W (výsledný součin)

#1 Kotysek
hele tohle je celkem primitivní program, žádné složitosti, stačí si převést funkční části do popisu co dělaj a pak hodit do těch grafických tvarů

1) vstup N

2) kontrola N na rozsah, v případě že nesplňuje rozsah je pouze odbočka s nastavením N na max

3) inicializace výsledkové proměnné S (tohle bych dal bud na začátek jako bod 1, nebo před ten počítací cyklus.

4, 5, 6) 3 cykly, vstup 1.vektoru, vstup 2. vektoru, počítání součinu

7) výstup výsledku

8) čekání na vstup z klávesnice "ENTER" pro ukončení Prg

#1 Kotysek
někde sem to viděl na netu

stačí zadat do googlu heslo: pascal code to flow diagram

http://www.athtek.com/code-to-flowchart/convert-pascal-source-code-to-flowchart.html#.XKSIxtgzW9I

ale jestli to je zadara to nevim
