Martin
~ Anonymní uživatel
1539 příspěvků
12. 2. 2020   #1
-
0
-

Ponúkam naprogramovaný softvér pre WiFi body, ktoré vzájomne komunikujú, vhodné pre Airsoft, Paintball. Cena je za softvér pre 2 body, ktoré medzi sebou komunikujú. - teoreticky možno rozšíriť až na 8 bodov.

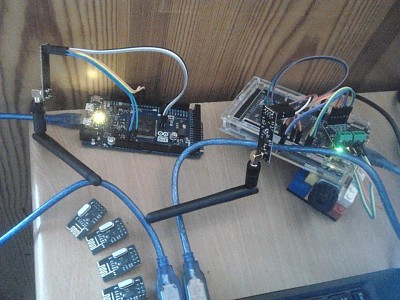

Připojen obrázek.

Popis funkčnosti a použitie:

  • Systém je určený pre športy typu Airsoft/Paintball/Nerf Wars pre herný mód Capture points.
  • Systém využíva dvojicu Arduino Nano pre 2 body, o ktoré hráči bojujú
  • Na každej z dosiek sú dve diódy, hlásič (buzzer), WiFi moduly nRF24l01, tlačidlá pre každý z tímov
  • Jedno tlačidlo je pre Tím 1 (modrý tím) a druhé pre Tím 2 (červený tím)
  • Tím pri obsadení stlačí svoje tlačidlo, čo zmení farbu bodu podľa ich tímu
  • Ak jeden tím obsadí oba body, rozozvučia sa hlásiče na oboch bodoch, WiFi spojenie medzi bodmi sa ukončí a hra sa skončila.
  • Môže to napríklad znamenať len koniec kola, alebo pripočítanie bodov.
  • V reálnom čase medzi sebou obe Arduiná komunikujú s modulmi nRF24l01 v pásme 2,4GHz s dátovou rýchlosťou 250kbps.


Vďaka modulom nRF24l01 je možné komunikovať medzi Arduinami na obrovské vzdialenosti na stovky metrov v nezarušenom prostredí
Pri využití externého 12V/5V zdroja s adaptérom YL-105 je možné komunikovať až na 1,1 kilometra - vyžaduje sa externé napájanie, nakoľko Arduino regulátor by neutiahol prúdové špičky modulu nRF24L01.

Využitý hardvér:

  • 2x Arduino Nano/UNO/Mega
  • 2x nRF24L01 s /bez externej antény
  • 4x Tlačidlá (2x pre každý bod)
  • 4x LED diódy (2x pre každý bod)
  • 2x Hlásiče (1x pre každý bod)

Pri využití WiFi modulov nRF24l01 ( označenie bez + PA + LNA) komunikujú na cca 70-100 metrov metrov, nRF24l01 + PA + LNA aj na kilometer, respektíve v lese a inak zarušenom prostredí na úrovni 200-400 metrov. Reštart oboch bodov prebieha za pomoci reset tlačidla Arduín, alebo vytiahnutím a pripojením napájania.

V cene je:

  • 4x zdrojový kód (pre vysielač a pre prijímač WiFi bodov, tester vysielania a prijímania dát - vhodné pre zmeranie vzdialenosti, či budú body komunikovať)
  • Pribalené knižnice RF24
  • Schéma zapojenia


Stačí iba nahrať do Arduina a prevádzkovať.
Princíp funkčnosti

Schéma zapojenia:

Bloková schéma:

Nahlásit jako SPAM
IP: 95.103.118.–
Martin
~ Anonymní uživatel
1539 příspěvků
12. 2. 2020   #2
-
0
-

Kontakt pre záujemcov: martinius96@gmail.com
Viac o projekte: https://arduino.php5.sk/airsoft-wifi.php
