Zdravím vás, mám takový spíš matematicko-geometrický problém.

Potřeboval bych vytvořit metodu, která rozdělí obvod elipsy na stejné úseky a vrátí mi body XY.

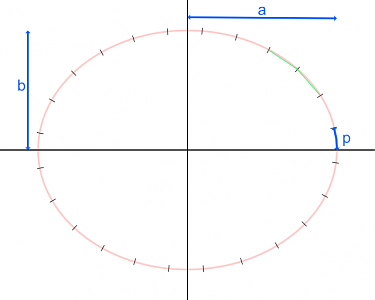

Tady je hrubý náčrt:

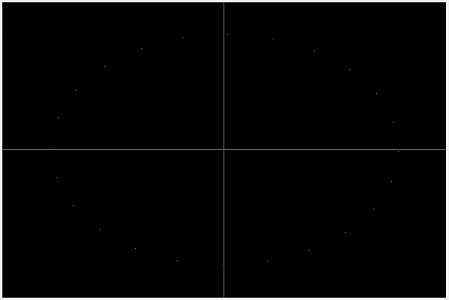

Připojen obrázek.

souřadnice XY které chci vrátit jsou označeny černou barvou. Vstupem je poloměr elipsy a, b, n jako počet dělících bodů, p jako počáteční bod (obvodová vzdálenost od [a, 0].

Mým cílem je do rastru nakreslit "eliptický n-úhelník" o stranách stejné délky (nevím jestli má takovýto objekt nějaký odborný název).

Jak na to?

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
gna
~ Anonymní uživatel
1730 příspěvků
31. 7. 2022   #2
-
0
-

Možná by šlo spočítat délku té strany a pak ty body najít jako průsečíky s kružnicí, ale z toho se mi vaří hlava. A možná jen uvažuju špatným směrem.

Jestli nepotřebuješ perfektní matematické řešení, tak bych to prostě vybrutil. Vezmu minimum a maximum z vepsané a opsané kružnice a pak půlením intervalu najdu hodnotu, se kterou to vyjde na elipse. Asi by při tom mělo i jít testovat úhel "zalomení" a rychle poznat slepou uličku, tak by to nemuselo být pomalé.

Nahlásit jako SPAM
IP: 213.211.51.–
BDS+3
Věrný člen
31. 7. 2022   #3
-
0
-

#2 gna
No matematicky přesné řešení to být nemusí, stačí když to bude vizuálně OK.
Mě hned jako první řešení napadlo dělit to úhlem (to funguje dobře jen u kružnice), nedosáhne se tím konstantní délky hrany eliptického mnohoúhelníku, a to je problém.
Teď mě napadá jen vypsat všechny body rastru, kterými prochází elipsa, ty použít jako středy kroužků kterými budu zjišťovat průsečíky s elipsou. Ale přijde mi to jako neohrabané řešení.

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
gna
~ Anonymní uživatel
1730 příspěvků
31. 7. 2022   #4
-
0
-

Já si naopak myslím, že tohle řešení je vpoho, protože něco "chytrého" by byly rovnice jako kráva.

Nahlásit jako SPAM
IP: 213.211.51.–
peter
~ Anonymní uživatel
3888 příspěvků
1. 8. 2022   #5
-
0
-

Elipsa se pocitacove da vykreslit ruzne. Obvykle se pouziva prepocet pres sin, cos jako u kruznice. Pokud to staci priblizne, pak by stacilo spocitat pocet pixelu na obvodu a doufat, ze to bude podobne jako usecka mezi body, procentualne.

Jinak google, asi...
google = vykreslit nuhelnik do elipsy
google = nakreslit mnohouhelnik do elipsy
google = draw polygon into elipse

https://cs.wikipedia.org/wiki/Pravideln%C3%BD_mnoho%C3%BAheln%C3%ADk
Ramer–Douglas–Peucker algorithm
https://stackoverflow.com/…th-a-polygon
https://gis.stackexchange.com/…ygon-in-qgis
- tady treba pouzivaji takovy dost fake-postup, kdy vykresluji polygon na obvodu elipsy pomoci tecen v bode
https://www.geeksforgeeks.org/…-c-graphics/

Podle mne bys na to musel jit matematicky. Mozna rozdelit obvod na stejne uhly a spocitat pruseciky s elipsou. Ale, protoze u elipsy ty uhly se meni, tak bys to nemel vzdy stejne dlouhe :)
Nebo nejakym jinym zpusobem. Nenapada mne ted nic schudne, ale nejsem matematik. Mozna vyuzit pomer stran a/b, rozdil sinu kosinu pro pravidelny uhel a uhel pak nejak upravit.
Existuje forum matematika.cz
Znam jednu osobu, ktere se muzu zeptat :)

Nahlásit jako SPAM
IP: 2001:718:2601:258:d4b9:38bf:16cb:a3ea...–
peter
~ Anonymní uživatel
3888 příspěvků
1. 8. 2022   #6
-
0
-

Kolegyne fyzicka mela jeste zajimavy napad. Pouzit zoom. Pouzit m-nasobek n-uhelniku a ten vepsat do o-nasobku elipsy. Tam se dostanes do stavu, ze pixelova vzdalenost bude hodne podobna primce. A muzes prave vychazet z toho obvodu.


Nahlásit jako SPAM
IP: 2001:718:2601:258:d4b9:38bf:16cb:a3ea...–
peter
~ Anonymní uživatel
3888 příspěvků
1. 8. 2022   #7
-
0
-

https://tex.stackexchange.com/questions/352694/equilateral-polygon-inscribed-within-an-ellipse-in-tikz
- tady maji tez zajimave reseni
- nechce se mi to cist, ale nejspis body postupne posouvaji po obvodu elipsy a zvetsuji jejich vzajemnou vzdalenost, dokud to jde

Nahlásit jako SPAM
IP: 2001:718:2601:258:d4b9:38bf:16cb:a3ea...–
peter
~ Anonymní uživatel
3888 příspěvků
1. 8. 2022   #8
-
0
-

Jakoze si vykreslis pixelove tu array do pole. Opet bych pouzil zoom, treba 100x. A pak posouvas jednotlive body po obvodu elipsy dokud netrefis zvolenou vzdalenost dvou bodu. Tak je tam nasunes vsechny a zjistis, ze ti z obvodu jeste hodnu kus zbyva. Tak vzdalenost zvetsis a body posunes.

Kdyby ta krovka byla primka, tak to vypada takto:


------------------------ rozdel na 3 stejne casti
delka primky je 24 (treba obvod elipsy)
odhadovana min delka je 24/3 = 8. ale zvolil 50%, 4
x---x---x---x----------- - nepokryl jse cely obvod, v = v + 1
x----x----x----x-------- - opet nic, znovu v = v + 1
x-----x------x------x--- - opet nic, v = v + 1
x------x-------x-------x - pokryl jsem cely obvod, zbytek je 0

A totez delas s elipsou, posunes o +1 +2, +3, dokud vzdalenost bodu A=B neodpovida nebo je vetsi nez vzdalenost, kterou sis zvolil

Nahlásit jako SPAM
IP: 2001:718:2601:258:d4b9:38bf:16cb:a3ea...–
peter
~ Anonymní uživatel
3888 příspěvků
1. 8. 2022   #9
-
0
-

https://stackoverflow.com/questions/19556544/algorithm-for-shape-calculation-ellipse
Tady to treba resi jaksi pres kruznice. ale tez si myslim, ze to dopocitava.

Nahlásit jako SPAM
IP: 2001:718:2601:258:d4b9:38bf:16cb:a3ea...–
gna
~ Anonymní uživatel
1730 příspěvků
1. 8. 2022   #10
-
0
-



Nahlásit jako SPAM
IP: 213.211.51.–
peter
~ Anonymní uživatel
3888 příspěvků
1. 8. 2022   #11
-
0
-

Sel bys na to opacne, ze? spocital obvod. Rozdelil n. A to povazoval za max a tu bys delil dvema a odcital poloviny az do 1, ze?

Nahlásit jako SPAM
IP: 2001:718:2601:258:e5a0:20c6:32df:7be9...–
peter
~ Anonymní uživatel
3888 příspěvků
1. 8. 2022   #12
-
0
-

Obavam se, ze ve tvem reseni neustale uvazujes o kruznici.
Pokud nakreslis n-uhelnik do kruznice, pak vsechny uhly od stredu k prusecikum jsou stejne.
Pokud na obvodu udelas stejne od sebe vzdalene carku, pak opet mas stejne uhly.
Kdyz na elipsu das stejne vzdalene carky podel obvodu, tak se uhly se stredem meni :)
Kdyz na elipsu das stejne vzdalene carky pro ten polygon, tak mas zase jine uhly :)
Ale pravdu mas v tom, ze to asi jinak nez brute-force nepujde. Jak uz jsem naznacil, jen teda spis opacne, pulenim vzdalenosti misto pridavanim po jedne, by to bylo rychlejsi. Se v praci nudim, tak si s tim budu asi hrat zitra v js pres ten zoom a pole obvodu elipsy.


Nahlásit jako SPAM
IP: 2001:718:2601:258:e5a0:20c6:32df:7be9...–
BDS+3
Věrný člen
1. 8. 2022   #13
-
0
-

#9 peter
Díky moc, za příspěvky. Příspěvků je tolik, že teď nevím so zkusit. Nejslibněji vypadá asi toto.

Dnes nebudu mít čas to vyzkoušet. Doufám, že zítra..

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
peter
~ Anonymní uživatel
3888 příspěvků
3. 8. 2022   #14
-
0
-
Nahlásit jako SPAM
IP: 2001:718:2601:258:1422:1fb5:7125:73f...–
peter
~ Anonymní uživatel
3888 příspěvků
3. 8. 2022   #15
-
0
-

Kazdopadne, spravny pocetni postup je pouzivat prunik kruznic a elipsy. Max moznou delku vis na zacatku, ta ke obvod elipsy/n. Ale muzes si to zjednodusit jako obdelnit 4.a.b nebo kruh 2.pi.a (v tomto pripade treba volit tu delsi stranu)


Nahlásit jako SPAM
IP: 2001:718:2601:258:1422:1fb5:7125:73f...–
gna
~ Anonymní uživatel
1730 příspěvků
3. 8. 2022   #16
-
0
-

Já jsem to půlení intervalu taky zkoušel, ale tady nejde jednoznačně říct, jestli je potřeba prodloužit nebo zkrátit, tak to nemůže fungovat (obecně).

Triviální a zároveň rychlé řešení mě nenapadá.

Nahlásit jako SPAM
IP: 213.211.51.–
peter
~ Anonymní uživatel
3888 příspěvků
3. 8. 2022   #17
-
0
-

No, ja to resim castecne tak, ze vypocitam stranu zleva, zprava.
Muj zpusob neni dobrej jen proto, ze to nepocita presne. Takze muze nastat situace, ze posledni carka bude moc dlouha nebo moc kratka. Pak by bylo treba dorovnat ostatni body. Jenze posunutim po elipse se to muze cele dramaticky posunout :) Kdezto u te vypocetni metody dostanes ty body zhruba na spravnem miste a rozdil bude +-1 u carek, ale ta posledni na tom bude stejne.
Jako, to moje by mozna slo, kdybych nasel chybu a kdybych pouzil ten zoom, jak jsem psal. Rozdil v zoomu-plus by mohl byt minimalni. A pak to prepocitat na zoom-out, tak bych se tez trefil na +-1.


Zasadni minusko cele to moje ma v okamziku, kdyz ten uhelnik bude mit 100 stran, treba. Ten posun na konci pak muze kolisat silne kolisat, minimalne +-100, maximalne klidne +-10.000

x-------x-------x-----------
x------xXx---xxxXxxx-------

S kazdym bodem a zaokrouhlovanim na jednotky pixelu narusta nejistota polohy bodu u primky. V pripade elipsy se kvuli zakriveni ten bod muze posunout o vic nez jeden pixel, takze ten dalsi uz se muze posunout po oblouku o 5, treba.
Proste, spocitat to matematicky jako prunik kruznic s elipsou je asi nejlepsi. To mas jistotu, ze ten bod je prave tam a nejistota je +-1-2 px.
Otazkou je, k cemu to BSD potrebuje? Treba jde jen o programatorske cviceni. do hodiny IT :) Resp, nejaky program, ktery, kdyz udela, nemusi jit na zkousku :)

Nahlásit jako SPAM
IP: 2001:718:2601:258:50c7:23be:2b32:e833...–
peter
~ Anonymní uživatel
3888 příspěvků
3. 8. 2022   #18
-
0
-

Ale, vicemene priblizne by se to dalo resit opsanou kruznici a rozdelil pravidelne. Pokud pomer stran nebude extremni, tak by to mohlo byt celkem ok.

Nahlásit jako SPAM
IP: 2001:718:2601:258:50c7:23be:2b32:e833...–
peter
~ Anonymní uživatel
3888 příspěvků
3. 8. 2022   #19
-
0
-

Ten paprskovy obrazek jsem nasel na netu a zbytek je malovani. Je videt, ze se ty usecky zkracuji, ale rozdil je vyrazny jen pri extremnejsim pomeru. A myslim, ze by to slo osidit tak, ze proste do uhlu se zapocita nejake procento vzdalenosti od pocatku. Takze, pak by vicemene to mohlo byt rovnomerne. Mel by to pokryt nejaky druh paraboly.

Připojen obrázek.

Nahlásit jako SPAM
IP: 2001:718:2601:258:50c7:23be:2b32:e833...–
gna
~ Anonymní uživatel
1730 příspěvků
3. 8. 2022   #20
-
0
-

I s tímhle přístupem nemusíš počítat přesně. Co dostaneš navíc jedním krokem, tak můžeš zase ubrat na dalším kroku a nikde to neujede víc než 1px. Průsečík je to nejmenší :-)

Nahlásit jako SPAM
IP: 213.211.51.–
peter
~ Anonymní uživatel
3888 příspěvků
3. 8. 2022   #21
-
0
-



// neco jako

uhel = i / 360 * (b-a+i)/(a+b)/konstanta

// a pak ten uhel dosadit do rovnice elipsy...
Nahlásit jako SPAM
IP: 2001:718:2601:258:50c7:23be:2b32:e833...–
gna
~ Anonymní uživatel
1730 příspěvků
3. 8. 2022   #22
-
0
-

No o tom "eliptickém zkreslení" jsem uvažoval hned na začátku, že by to mohlo jít spočítat, ale to nedám (jestli to vůbec jde).

Nahlásit jako SPAM
IP: 213.211.51.–
peter
~ Anonymní uživatel
3888 příspěvků
3. 8. 2022   #23
-
0
-

Ono, spocitat se to da. Vytvorit si nekolik 1000x vetsich elips s ruznym pomerem stran a pak pro vsechny ty druhy nechat pocitat vzdalenosti pro stejny n-uhelnik. Verim, ze metodou pokus omyl by se dalo prijit na rovnici s uspokujujicim vysledkem. Jen by nikdo nesmel dat 100x vetsi elipsu nez na jake jsem to pocital :)


Nahlásit jako SPAM
IP: 2001:718:2601:258:50c7:23be:2b32:e833...–
BDS+3
Věrný člen
3. 8. 2022   #24
-
0
-

Já jsem taky přemýšlel nad tím spočítat to rozdělení na kruh a pak to přepočítat na poměr elipsy. Věřím, že na to musí být nějaká "jednoduchá" formule. Ale furt mě vychází blbosti.

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
peter
~ Anonymní uživatel
3888 příspěvků
4. 8. 2022   #25
-
0
-

Podle mne ne to zadna formule neni, jen aproximace nebo dopocitani. To bys ji totiz musel uz najit na wiki nebo jinde.


Nahlásit jako SPAM
IP: 2001:718:2601:258:40a0:9f2c:f22:2c85...–
peter
~ Anonymní uživatel
3888 příspěvků
5. 8. 2022   #26
-
0
-

Blbe je, ze, kdybys chtel pouzit tu fintu s procenty z uhlu, tak si to musis prepocitat z kruznice na elipsu :) Coz je omoc slozitejzi nez kresleni elipsy.

function computePrusecik(c, a, b, uhel) // c{x:num,y:num}
	{
// y = tan(uhel) * x ... usecka z uhlu
// (x-c.x)(x-c.x)/(a*a) + (y-c.y)(y-c.y)/(b*b) = 1 ... stredova rovnice elipsy
// - z elipsy si musis vyjadrit x= nebo y=
// - dosadit x (nebo y) z rovnice usecky
// - vypocitat diskriminant, urcit y1, y2 a x1, x2
// - rozhodnout se podle uhlu, ktere vysledek pouzit
	}

To se mi ted jako vubec nechce prepisovat :) Ale, ten posun by sel mozna resit pomoci kosinu uhlu.
Dalsi moznost je ten uhel upravovat primo pro rovnice elipsy. Ale, tam asi bude treba vychazet z predchoziho bodu.

// k = 0..n
// d = 2 * Math.PI / n
Math.round(c.x + a * Math.cos(d*k)),
Math.round(c.y + b * Math.sin(d*k))

Ale problem je, ze tady se ten uhel natahuje elipticky. Kdyz je elipsa na lezata, ze zacatku je maly a pak dramaticky velky. U toho procentualniho reseni je to naopak, ale nejsou ty skoky tak dramaticke.
Ja jen, jestli stale shanis nejake fake reseni a nechce se ti to pocitat postupnym natahovanim kruznice :)

Nahlásit jako SPAM
IP: 2001:718:2601:258:4840:451:1e81:7d3a...–
Luboš
~ Anonymní uživatel
91 příspěvků
6. 8. 2022   #27
-
0
-

Ahoj.

Tento program ve VB6 jsem vytvořil před 20 lety. Už se k němu nechci moc vracet.

Místo příkazu Pset (kreslí bod) by byl vhodnější příkaz Line (maluje linku) .

Option Explicit

Private Sub Command1_Click()
Cls
Dim sx As Integer, sy As Integer
Dim x As Integer, y As Integer
Dim r As Single
Dim a As Long, s As Integer
Dim polomer1 As Integer
Dim polomer2 As Integer
Dim i As Integer
Dim radians As Single
Dim uhel1 As Single, uhel2 As Single
sx = 200
sy = 150
polomer1 = 150 'rozmery ellipsy
polomer2 = 40
Const Pi = 3.14
Rem uhel1 = 45 ' úhel pootočení ve stupních (ve směru hod.ruč.)
uhel1 = Pi - (Val(Text1.Text) * (Pi / 180) - Pi / 2)
For s = 1 To 360
  uhel1 = Pi - (s * (Pi / 180) - Pi / 2)
  Cls 'vymaže kreslící plochu
    For i = 1 To 360
      radians = i * (Pi / 180)
      x = (polomer1 * Cos(radians)) * -1
      y = (polomer2 * Sin(radians)) * -1
      PSet (x + sx, y + sy) 'maluje body původní elipsy
        r = Sqr(x ^ 2 + y ^ 2)
        If y = 0 Then
          If x > 0 Then uhel2 = Pi / 2 Else uhel2 = Pi / 2 + Pi
        Else
          uhel2 = Atn(x / y)
        End If
        If y < 0 Then uhel2 = uhel2 + Pi
        uhel2 = uhel1 + uhel2
        x = r * Cos(uhel2)
        y = r * Sin(uhel2) * -1
      PSet (x + sx, y + sy) 'maluje body pootočené elipsy
    Next i
  For a = 1 To 5000000
  Next a
DoEvents
Next s
End Sub

Nahlásit jako SPAM
IP: 46.135.71.–
BDS+3
Věrný člen
6. 8. 2022   #28
-
0
-

#27 Luboš
Zkusil jsem si tvůj kód přepsat. Výsledkem není rovnostranný n-úhelník.

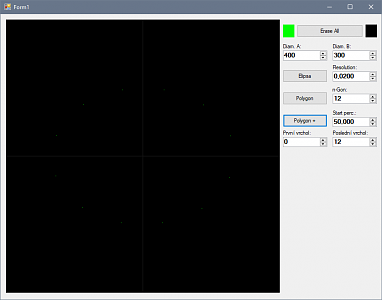

Připojen obrázek.

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
BDS+3
Věrný člen
6. 8. 2022   #29
-
0
-

Zdravím, snažím se přepsat tuto ukázku. Nevím co v kódu je deg

        struct _circle { public double x, y, r;}
        struct _ellipse { public double x, y, rx, ry;}

        static double Divide(double a, double b) //Překlad divide jsem doufám pochopil správně
        {
            return (b == 0.0) ? 0.0 : a / b;
        }

        private void Test2(int N)
        {
            const double R = 7;    // satelite circles radius
            const double E = 0.7;    // ellipse distortion ry=rx*E
            _circle[] circle = new _circle[N];
            _ellipse ellipse = new _ellipse();

            int i, j, k;
            double l, a, da, m, dm, x, y, q, r0;//, deg = 0.2;
            l = (double)N * R;                          // circle cener lines polygon length
            ellipse.x = 0.0;                         // set ellipse parameters
            ellipse.y = 0.0;
            r0=Divide(l,Math.PI * Math.Sqrt(0.5*(1.0+(E*E))))-R;// aprox radius to match ellipse length for start
            l=R+R; l*=l;
            m=1.0; dm=1.0; x=0.0;

            for (k=0;k<5;k++)                       // aproximate ellipse size to the right size
            {
                dm = Math.Abs(0.1 * dm);                    // each k-iteration layer is 10x times more accurate
                if (x > l) dm = -dm;
                for (; ; )
                {
                    ellipse.rx = r0 * m;
                    ellipse.ry = r0 * E * m;
                    for (a = 0.0, i = 0; i < N; i++)         // set circle parameters
                    {
                        q = (2.0 * a) - Math.Atan2(Math.Cos(a), Math.Sin(a) * E);
                        circle[i].x = ellipse.x + (ellipse.rx * Math.Cos(a)) + (R * Math.Cos(q));
                        circle[i].y = ellipse.y + (ellipse.ry * Math.Sin(a)) + (R * Math.Sin(q));
                        circle[i].r = R;
                        da = Divide(360 * deg, N);
                        a += da;

                        for (j = 0; j < 5; j++)// aproximate next position to match 2R distance from current position
                        {
                            da = Math.Abs(0.1 * da);        // each j-iteration layer is 10x times more accurate
                            q = (2.0 * a) - Math.Atan2(Math.Cos(a), Math.Sin(a) * E);
                            x = ellipse.x + (ellipse.rx * Math.Cos(a)) + (R * Math.Cos(q)) - circle[i].x; x *= x;
                            y = ellipse.y + (ellipse.ry * Math.Sin(a)) + (R * Math.Sin(q)) - circle[i].y; y *= y; x += y;
                            if (x > l)
                            {
                                for (; ; )       // if too far dec angle
                                {
                                    a -= da;
                                    q = (2.0 * a) - Math.Atan2(Math.Cos(a), Math.Sin(a) * E);
                                    x = ellipse.x + (ellipse.rx * Math.Cos(a)) + (R * Math.Cos(q)) - circle[i].x; x *= x;
                                    y = ellipse.y + (ellipse.ry * Math.Sin(a)) + (R * Math.Sin(q)) - circle[i].y; y *= y; x += y;
                                    if (x <= l) break;
                                }
                            }
                            else if (x < l)
                            {
                                for (; ; )  // if too short inc angle
                                {
                                    a += da;
                                    q = (2.0 * a) - Math.Atan2(Math.Cos(a), Math.Sin(a) * E);
                                    x = ellipse.x + (ellipse.rx * Math.Cos(a)) + (R * Math.Cos(q)) - circle[i].x; x *= x;
                                    y = ellipse.y + (ellipse.ry * Math.Sin(a)) + (R * Math.Sin(q)) - circle[i].y; y *= y; x += y;
                                    if (x >= l) break;
                                }
                            }
                            else break;
                        }
                    }

                    // check if last circle is joined as it should be
                    x = circle[N - 1].x - circle[0].x; x *= x;
                    y = circle[N - 1].y - circle[0].y; y *= y; x += y;

                    if (dm > 0.0) { if (x >= l) break; }
                    else { if (x <= l) break; }
                    m += dm;
                }
            }
        }
Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
gna
~ Anonymní uživatel
1730 příspěvků
6. 8. 2022   #30
-
0
-

To je převod na radiány. 360 * deg je 2 * PI

Nahlásit jako SPAM
IP: 213.211.51.–
BDS+3
Věrný člen
6. 8. 2022   #31
-
0
-

#30 gna
je to nějaké divné

původní řádek je: da = divide(360 * deg, N);

by pořád vracel stejnou hodnotu.

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
gna
~ Anonymní uživatel
1730 příspěvků
6. 8. 2022   #32
-
0
-

Dej tam 2pi a nech tam atanxy (nebo prohoď parametry atan2) a máš to hotové.

Nahlásit jako SPAM
IP: 213.211.51.–
BDS+3
Věrný člen
11. 8. 2022   #33
-
0
-

Nakonec jsem vymyslel řešení, které mi nejvíc vyhovuje.

Spočívá v tom, že

  1. vypočítám body elipsy s určitým rozlišením
  2. sečtu vzdálenosti jednotlivých bodů
  3. součet vydělím N, tím získám délku úseku segmentu
  4. znovu procházím body elipsy a zaznamenávám délku, kterou jsem prošel když je >= segmentu zaznamenám bod
using System;
using System.Collections.Generic;
using System.Drawing;

namespace Grafika
{
    public struct DoublePoint
    {
        public double X;
        public double Y;
        public DoublePoint(double x, double y)
        {
            X = x;
            Y = y;
        }
    }


    static class Geo
    {
        /// Konverze zaokrouhlováním na Point
        public static List<Point> ConvertToPoints(List<DoublePoint> lst)
        {
            if (lst == null) return null;
            int cnt = lst.Count;
            List<Point> points = new List<Point>(cnt);
            for(int i=0; i<cnt; i++)
            {
                points.Add(new Point((int)Math.Round(lst[i].X), (int)Math.Round(lst[i].Y)));
                //points.Add(new Point((int)lst[i].X, (int)lst[i].Y));
            }
            return points;
        }

        // Výpočet elipsy
        public static List<DoublePoint> GetEllipsePoints(double rad_a, double rad_b, double res)
        {
            if (res == 0) throw new ArgumentException("Rozlišení nesmí být nulové!");
            double a = Math.Abs(rad_a);
            double b = Math.Abs(rad_b);
            double resolution = Math.Abs(res);
            int len = Convert.ToInt32(Math.Ceiling((2 * a) / resolution));

            double b2 = b * b;
            double a2 = a * a;
            double x2, q, y, MI = -a;

            List<DoublePoint> lst = new List<DoublePoint>(len + 2);

            for (double x = a; x >= MI; x -= resolution)
            {
                x2 = x * x;
                q = ((a2 * b2) - (x2 * b2));
                y = Math.Sqrt(q / a2);
                lst.Add(new DoublePoint(x, -y));
            }

            for (double x = -a; x <= a; x += resolution)
            {
                x2 = x * x;
                q = ((a2 * b2) - (x2 * b2));
                y = Math.Sqrt(q / a2);
                lst.Add(new DoublePoint(x, y));
            }

            return lst;
        }

        // výpočet vzdálenosti mezi body
        private static double GetLineLenght(DoublePoint P, DoublePoint R)
        {
            double x = R.X - P.X;
            double y = R.Y - P.Y;

            return Math.Sqrt((x * x) + (y * y));
        }

        // Eliptický n-úhelník bez posunu s plným zobrazením
        public static List<DoublePoint> GetEllipsePolygon(double rad_a, double rad_b, double res, int N)
        {
            if (N < 1) return new List<DoublePoint>();
            List<DoublePoint> eli = GetEllipsePoints(rad_a, rad_b, res);
            if (eli.Count <= N) return eli;
            int stop = eli.Count - 2;
            double all = 0;

            for (int i = 0; i < stop; i++)
            {
                all += GetLineLenght(eli[i], eli[i + 1]);
            }

            double segm = all / N;
            double n = 0, m = segm;
            int H = 0;

            List<DoublePoint> pol = new List<DoublePoint>(N);

            for (int i = 1; i <= stop; i++)
            {
                n += GetLineLenght(eli[i - 1], eli[i]);
                if (n >= m)
                {
                    H++;
                    pol.Add(eli[i]);
                    m = H * segm;
                }
            }

            return pol;
        }

        // Eliptický n-úhelník s možností posunout počátečního bodu a částečným zobrazením (úsekem n-úhelníku)
        public static List<DoublePoint> GetEllipsePolygon(double rad_a, double rad_b, double res, double ROT, int N, int firstN, int lastN)
        {
            if(ROT > 0) firstN--;
            if (N < 1 || lastN < 1 || firstN > N || firstN > lastN) return new List<DoublePoint>();
            if (lastN > N) lastN = N;
            if (ROT < 0 || ROT >= 1) ROT = 0;
            List<DoublePoint> eli = GetEllipsePoints(rad_a, rad_b, res);
            if (eli.Count <= N) return eli;
            int stop = eli.Count - 2;
            double all = 0;

            for (int i = 0; i < stop; i++)
            {
                all += GetLineLenght(eli[i], eli[i + 1]);
            }

            double segm = all / N;
            double move = segm * ROT;
            double n = 0, m = (move > 0) ? move :segm;
            int H = 0;

            List<DoublePoint> pol = new List<DoublePoint>(lastN);

            for (int i = 1; i <= stop; i++)
            {
                n += GetLineLenght(eli[i - 1], eli[i]);
                if (n >= m)
                {
                    H++;
                    if (H > firstN) pol.Add(eli[i]);
                    m = (H * segm) + move;
                    if (H > lastN) break;
                }
            }

            return pol;
        }
    }
}

Připojen obrázek.

Nahlásit jako SPAM
IP: 212.111.11.–
W10 :)
gna
~ Anonymní uživatel
1730 příspěvků
11. 8. 2022   #34
-
0
-

Mně asi uniká nějaký podstatný detail :)

Nahlásit jako SPAM
IP: 213.211.51.–
gna
~ Anonymní uživatel
1730 příspěvků
11. 8. 2022   #35
-
0
-
Nahlásit jako SPAM
IP: 213.211.51.–
BDS+3
Věrný člen
11. 8. 2022   #36
-
0
-

#35 gna
Díky, už jsem si myslel, že to mám.. plusmínus OK..

Tohle asi fakt nemá jiné řešení než s tím dopočítáváním. Ale s tím, že jsem to chtěl i pootočit, to asi ani řešení nemá :) "Přitom taková blbost co?"

Nahlásit jako SPAM
IP: 212.111.11.–
W10 :)
peter
~ Anonymní uživatel
3888 příspěvků
11. 8. 2022   #37
-
0
-

- sečtu vzdálenosti jednotlivých bodů
Nebylo by lepsi zadat jako pocatecni hodnotu obvod elipsy? vzdalenost1 = obvod / n A od te vzdalenosti odecitat postupne 1, 2, 4, 8... dokud se s body nevejdes do elipsy?

Ale, mozna by slo pouzit i ten priklad, co meli na tom forku. Vypocitat ty body nad elipsou a pak je vlozit do rovnice primky, spojnice x,y a bodu 0,0. a kde se to protne s elipsou.
Jako, rychlejsi by bylo pocitat to na elipse rovnou, ale, kdybys byl liny, tak priblizne by to melo vyjit i s temi primkami. Nevim, co to udela v extremnich pripadech, kdy n bude prilis male na obvod.

Nahlásit jako SPAM
IP: 2001:718:2601:258:a099:a553:d0d8:24c6...–
BDS+3
Věrný člen
11. 8. 2022   #38
-
0
-

#37 peter
- sečtu vzdálenosti jednotlivých bodů
Nebylo by lepsi zadat jako pocatecni hodnotu obvod elipsy? vzdalenost1 = obvod / n A od te vzdalenosti odecitat postupne 1, 2, 4, 8... dokud se s body nevejdes do elipsy?

Dopočítávání je jedna věc, ale jak do toho zapojit to pootočení?

(ps. pokračovat s pokusy budu až zítra)

Nahlásit jako SPAM
IP: 94.113.253.–
W10 :)
JerryM0
Super člen
11. 8. 2022   #39
-
0
-

Délka elipsy se počítá podle tzv. eliptického integrálu. Není to jednoduchá věc a neexistuje exaktní řešení. Nejjednodušší je řešit to numericky. Vypočítáš pomocí eliptického integrálu délku L křivky celé elipsy o daných parametrech a,b. Rozdělíš ji na N částí. Dále iterativně hledáš takový úhel alfa, pro který je mezi dvěma po sobě jdoucími body vzdálenost rovná 1/N celkové délky. Účelová funkce je tedy eliptický integrál mezi dvěma vždy po sobě jdoucími body vzdálenými na elipse o hledný úhel alfa. Jako optimalizátor můžeš použít třeba algoritmus PSO nebo DE nebo CMA-ES. Všechny budou fungovat dobře. I když nechápu, k čemu ti to muže bejt dobrý. Můžeš samozřejmě použít i třebas Newton-Raphson Metodu, ale PSO to spočítá jednodušeji.

Nahlásit jako SPAM
IP: 2a00:1028:83bc:e52a:cdd8:b79c:dd4b:b7b0...–
peter
~ Anonymní uživatel
3888 příspěvků
12. 8. 2022   #40
-
0
-

Pokud by ti teda nezalezelo na presnosti (cca 5%), tak by slo pouzit vepsany kosodelnik (body -a,0, +a,0, -b,0, +b,0) a jeho obvod rozdelit n. A pak ty uhly protahnout na elipsu. Pripadne zjistit vepsany a opsany a urcit si nejaky uprostred (presnost cca 2%).

Nebo, vepsat vepsat n-uhelnik delitelny 4. To pak jsou krajni body stejne jako u kosodelniku. Cely tvar se 4x opakuje, vypocet se zjednodusi 4x. (o to ses vlastne mozna pokousel). Pac jde o useckovy utvar, opet by melo byt jednodussi delit jeho obvod. Ale nevim, zda to neni stejny problem jako puvodni zadani :)
Nicmene, slo by treba tam vepsat 10x-n uhelnik, 10x vetsi. A tim bys nahradil jakoze elipsu. A na obvodu tohoto utvaru by to bylo snadnejsi pocitat. Kazda ta strana nemusi bys stejna. Tobe jde jen o to, ziskat priblizne uhly. Pro vykresleni rohu utvaru by slo prave pouzit ty rovnice (nejsem si ted jisty, zda to je presne ten kod, naposled jsem s tim delal nejake experimenty a nevim, co z toho jeste jede)

   	angle_step = Math.PI * 2/n,
	angle_end = Math.PI * 2,
	d = 2 * Math.PI / n,
	k = 0;
	arr = [];
		arr[k] = new classPoint(
			Math.round( c.x + a * Math.cos(0) ),
			Math.round( c.y - b * Math.sin(0) )
			);
		k++;
	for (angle=1; angle<angle_end; angle+=angle_step)
		{
		arr[k] = new classPoint(
			Math.round(c.x + a * Math.cos(d*k)),
			Math.round(c.y + b * Math.sin(d*k))
			);
		k++;
		}

cili, n bys zvolil tak 20-40, pro 10 uhelnik. A pak tenhle utvar vicemene nahrazuje elipsu.
Ale, nevim, zda ti to k necemu bude, prilis jsem nepromyslel, co s tim. Asi bych spocital delky stran, obvod a ten pak rozdelil pomoci n. Body by mohli kopirovat elipsu vicemene tak s 3% chybou.

Nahlásit jako SPAM
IP: 2001:718:2601:258:980:294f:8ae5:37c5...–
BDS+3
Věrný člen
12. 8. 2022   #41
-
0
-

#40 peter
Dnes jsem neměl čas se tomu věnovat, no nepřesnost bych chtěl mít do 0,02 mm na elipse 50 mm.

Pracuju na něčem takovém, ale pouze v 2D. V podstatě mi jde o to, po kruhu nebo elipse rozházet stejnoměrně objekty.

Nahlásit jako SPAM
IP: 212.111.11.–
W10 :)
Pavel
~ Anonymní uživatel
371 příspěvků
13. 8. 2022   #42
-
0
-

#41 BDS
"elipse rozházet stejnoměrně objekty", chceš aby euklidovská vzdálenost mezi body byla stejná, tj. pravidelný n-gon, nebo chceš, aby vzdálenost po elipse byla stejná?

Nahlásit jako SPAM
IP: 46.13.186.–
BDS+3
Věrný člen
13. 8. 2022   #43
-
0
-

#42 Pavel
ano chci pravidelný n-gon, aby body byly od sebe stejně vzdálené.

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
JerryM0
Super člen
14. 8. 2022   #44
-
0
-

#43 BDS
Jak už jsme ti tu psali tak neexistuje žádná exektní metoda jak toho docílit. bohužel. Existují pouze aproximativní numerické metody pro výpočet. takže pro tvoji danou elipsu s parametry a,b spočítáš celý obvod O tak že spočítáš 1/4 délky obvodu a vynásobíš 4. Pak obvod O vydělíš N a dostaneš 1/N délky. Pak si vytvoříš cyklus ve kterém se bude numericky počítat eliptický integrál s dolní mezí od Omega1 do úhlu Omega2 a integrál se bude muset rovnat číslu 1/N x O přičemž Omega1 se počítá od nuly a Omega2 je hodnota, kterou hledáme pomocí vhodné numerické metody - obecně se to řeší formou nekonečně řady. Do dalšího cyklu se zapíše Omega1=Omega2 a Omega2 opět hledáš. Takže sice bude vznikat aditivní chyba na pozici 0.00001, ale nic lepšího asi dohromady nedáme.

Tady je seznam v současné době dostupných numerických metod:

http://www.ebyte.it/library/docs/math05a/EllipsePerimeterApprox05.html

a pro výpočet celého obvodu O bych asi použil Ramanujanovu metodu. A následně pro výpočet Omega2 v cyklu si můžeš vybrat jakoukoliv jinou vhodnou.

Bohužel neexistuje zde jednoduché řešení.

https://www.cuemath.com/measurement/perimeter-of-ellipse/

https://math.stackexchange.com/questions/2108199/arc-length-of-an-ellipse-using-integration

Vše budeš muset řešit v polárních souřadnicích a s využitím nekonečných řad.

Nahlásit jako SPAM
IP: 2a00:1028:83bc:e52a:6c5e:ab39:dad8:971f...–
JerryM0
Super člen
14. 8. 2022   #45
-
0
-

Pokud by ti stačilo poněkud "hruběji" aproximativní řešení, tak můžeš využít výpočet s využitím ohnisek elipsy:

https://math.etsu.edu/multicalc/prealpha/chap3/chap3-2/part4.htm

||r||  +  ||r-2ci||   =   2a

kde vytváříš body P na obvodu elipsy a lineární vzdálenost mezi dvěma po sobě jdoucími body P je to co hledáš.

Nahlásit jako SPAM
IP: 2a00:1028:83bc:e52a:6c5e:ab39:dad8:971f...–
JerryM0
Super člen
14. 8. 2022   #46
-
0
-

A ještě něco

http://web.tecnico.ulisboa.pt/~mcasquilho/compute/com/,ellips/PerimeterOfEllipse.pdf

Nahlásit jako SPAM
IP: 2a00:1028:83bc:e52a:6c5e:ab39:dad8:971f...–
Pavel
~ Anonymní uživatel
371 příspěvků
14. 8. 2022   #47
-
0
-

#44 JerryM
Rozdělením obvodu na N bodů, rozdělíš elipsu na N stejně dlouhých segmentů, ale propojením těch bodů úsečkami nevznikne pravidelný n-úhelník, protože každý segment je jinak křivý. Pokud chce BDS pravidelný polygon, tak tohle není cesta. Proto jsem se ptal.

Nahlásit jako SPAM
IP: 46.13.186.–
JerryM0
Super člen
14. 8. 2022   #48
-
0
-

#47 Pavel
To se pleteš ... špatně si to pochopil... když elipsu rozdělíš na N stejných dílů, tak d=lka každé části křivky je logicky stejná, ale odpovídá tomu jiný středový úhel. Chápeš jo ? :) A on musí najít ten středový úhel.

Nahlásit jako SPAM
IP: 2a00:1028:83bc:e52a:6c5e:ab39:dad8:971f...–
BDS+3
Věrný člen
14. 8. 2022   #49
-
0
-

#44 JerryM
Já jsem si to zkusil i s tím dopočtem, ale těch kroků je strašně moc, i na celkem rychlém procesoru je to hodně náročná operace. A čím menší je rozlišení, tím větší se potřeba tolerance.

Myslím, že většina odkazů které jsi tu dal řeší rozdělení elipsy po délce křivky, tak nevznikne rovnostranný mnohoúhelník.

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
BDS+3
Věrný člen
14. 8. 2022   #50
-
0
-

#48 JerryM
d=lka každé části křivky je logicky stejná

no a to je právě chyba, pak vnikne něco jako je toto.

to je: mezi sousedními body není stejná vzdálenost.

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
JerryM0
Super člen
14. 8. 2022   #51
-
0
-

#49 BDS
to ale vzniknout ani nemůže chápeš jo ? ... že ty si na vš nechodil na matematickou analýzu I ani II ???

Nahlásit jako SPAM
IP: 2a00:1028:83bc:e52a:6c5e:ab39:dad8:971f...–
BDS+3
Věrný člen
14. 8. 2022   #52
-
0
-

#51 JerryM
možná, že kdybych chodil na jakoukoliv školu zaměřenou na matematiku nebo analýzu čehokoliv, nebo kdyby mi matematika šla, tak bych se tu neptal;)

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
JerryM0
Super člen
14. 8. 2022   #53
-
0
-

aha ... už to chápu ...

https://cs.wikipedia.org/wiki/Rovnostrann%C3%BD_troj%C3%BAheln%C3%ADk

Nahlásit jako SPAM
IP: 2a00:1028:83bc:e52a:6c5e:ab39:dad8:971f...–
BDS+3
Věrný člen
14. 8. 2022   #54
-
0
-

#53 JerryM
ano i ten lze umístit do elipsy

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
JerryM0
Super člen
14. 8. 2022   #55
-
0
-

Hele ještě jednou po lopatě:

1/ spočítáš si délku elipsy pomocí vzorce:

O = PI * ( 1.5 * ( a + b ) - SQRT(a*b)

2/ Vypočítáš si 1/N z délky O a označíme ji jako F neboli O/N = F a N je třeba 20000.

3/ Iterativně počítáš pomocí parametrických rovnic elipsy úhel, kterému odpovídá hodnota F pro dva různé body na elipse. Rovnice jsou  tady  https://cs.wikipedia.org/…/Elipsa ; neboli

x = a * COS(t)

y = b * SIN(t)

takže v prvním kroku

x1 = a * COS(0) = 1

y1 = b * SIN(0) = 0

a tím dostaneš bod P1[x1=1,y1=0] který evidentně leží na ose X a v dalším kroku hledáš takové t, pro které platí, že d(P1,P2) = F neboli d(P1,P2) = SQRT((x1-x2)^2 + (y1-y2)^2) a hledáš tedy iterativně hodnotu t a bod P2 počítáš opět podle vzorců:

x2 = a * COS(t)

y2 = b * SIN(t)

takže hodnotu t asi počítáš třeba půlením intervalu tak dlouho dokud se d(P1,P2)  nebude od požadované hodnoty F lišit o nějakou zanedbatelnou hodnotu např. 0.0001 atd. ... a tohle spočítat můžeš protože protože víš, že t bude ležet v určitém rozmezí úhlů ...

chápeš jo ? no a takhle to pokračuje pro body P2 - P3 a P3 - P4 atd...vždycky znáš jeden bod Px třeba P3 a k němu počítáš P4 pomocí odhadování t, které se logicky stále zvětšuje od 0 do 2PI ...

Nahlásit jako SPAM
IP: 2a00:1028:83bc:e52a:6c5e:ab39:dad8:971f...–
BDS+3
Věrný člen
14. 8. 2022   #56
-
0
-

#55 JerryM
no moc to sice nechápu, ale chápu, že je tam zase dopočítávání.

U každého dopočítávání je problém, že při určitých kombinacích rozměru a poměru elipsy + počtu stran, může docházet k zacyklení nebo k velmi velkému počtu opakování.

Vypadá to, že na tento problém, ale jiné řešení není. A pokud opravdu není, budu muset od této funkce mé aplikace upustit, nechám ji pouze pro kruh.

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
JerryM0
Super člen
14. 8. 2022   #57
-
0
-

bohužel jednoduššeji to už vysvětlit neumim .. eliptický integrál je velmi složitý a jeho řešení zatím stále není známo. pustil ses do řešení úlohy, která je opravdu VELMI složitá .... i když na první pohled to vypadá jednoduše...eliptické integrály a eliptické diferenciální rovnice se obvykle učí až ve 4. ročníku na vš na matfyzu ..

... k zacyklení opravdu dojít nemuže .. je tam obvykle limit 0.00001 nebo 0.01 to se musí odzkoušet. ano, metoda puleni intervalu zrovna neni ideální ale jak už sem psal musel bys použít nějaký výrozně výkonnější optimalizátor a to třeba algoritmus Diferenciální Evoluce nebo PSO. S tim PSO bych asi začal - protože je jednoduchej. Ten úhel t můžeš samozřejmě zvětšovat i s nějakým krokem např. 0.0001 a asi to bude taky fungovat .... místo metody půlení intervalu prostě v cyklu FOR budeš k t přidávat od 0 hodnotu 0.0001 a až se d(P1,P2) bude rovnat F (+/- tolerance) tak skončíš první krok iterace.  říká se tomu metoda hrubé síly... fungovat to bude určitě ... otázka je jak dlouho to potrvá ten výpočet ... to neumim odhadnout

Nahlásit jako SPAM
IP: 2a00:1028:83bc:e52a:6c5e:ab39:dad8:971f...–
BDS+3
Věrný člen
14. 8. 2022   #58
-
0
-

#57 JerryM
Já jsem původně nečekal, že je to takto složitý problém. Má původní představa byla, že to budu používat tak jako když v nějakém grafickém programu kreslíš kružnici nebo šestiúhelník. Když jsem se postupně dozvídal, že to tak jednoduché není, tak jsem myslel, že to vyřeším zadáním hodnot a stisknutím tlačítka. Ale protože jsem to testoval na elipse cca 400*150 a trvalo několik sekund a já bych to chtěl často používat na elipsách cca 5000*3000 i větších, tak padá i to.

A to co zde uvádíš (PSO apd.) je na někoho kdo už zapomněl hodně z matematiky základní školy trošku jiná dimenze.

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
JerryM0
Super člen
14. 8. 2022   #59
-
0
-

hm padat to nemusí, jakmile jednou máš hotovej výpočet tak už ty vypočtený body pro daný a,b elipsy už můžeš používat pořád dokola chápeš jo ? nemusíš to počítat znova a znova .. stačí jednou ..

já bejt tebou bych zkusil tu metodu hrubý síly a uvidíš co se stane ...

Nahlásit jako SPAM
IP: 2a00:1028:83bc:e52a:6c5e:ab39:dad8:971f...–
JerryM0
Super člen
14. 8. 2022   #60
-
0
-

#58 BDS
asi pro tvuj případ by se tedy dal napsat tento algoritmus využívající metodu hrubé síly a počítající 1/4 elipsy:

a = 200
b = 1000

N = 20000

O = PI * ( 1.5 * ( a + b ) - SQRT(a*b) ) // obvod cele elipsy

F = O / N  // aproximace n-uhelnikem

t = 0

x1 = a * COS(t)
y1 = b * SIN(t)

P1 = (x1,y1)


while ( t <= 1.5707 ) // v radianech

   exitstatus = false

   while ( exitstatus == false ) {

      t = t + 0.000017453 // v radianech

      x2 = a * COS(t)
      y2 = b * SIN(t)

      P2 = (x2,y2)

      L = d(P1,P2) = SQRT( (x2-x1)^2 + (y2-y1)^2 )

      if ( L >= F ) { exitstatus = true }

    } // while

    P1 = P2 // neboli x1=x2, y1=y2

} // while


Nahlásit jako SPAM
IP: 2a00:1028:83bc:e52a:6c5e:ab39:dad8:971f...–
Pavel
~ Anonymní uživatel
371 příspěvků
14. 8. 2022   #61
-
0
-

#48 JerryM
Já to chápu, ale když bude délka toho "eliptického oblouku" stejná, vezmeš souřadnice těch bodů a pythagorovou větou spočteš vzdálenosti mezi nimi (délky sečen), tak nebudou všechny stejné.

Když jsem si to udělal stejně jako tady, spočítal obvod elipsy a rozdělil na N bodů, tak ačkoliv byly segmenty stejně dlouhé, délka sečen nikoliv.
https://math.stackexchange.com/…-ellipse-arc

Nahlásit jako SPAM
IP: 46.13.186.–
Jerry
~ Anonymní uživatel
496 příspěvků
15. 8. 2022   #62
-
0
-

Ano, to je pravda proto se tomu říká aproximace :) jak sem už mnohokrát psal tak exaktní řešení neexistuje. Už se o to za posledních  několik set let snaží/snažilo tisíce matematiků a zatim stále nic. Takže tady je seznam prozatim dostupných aproximací:

http://www.ebyte.it/library/docs/math05a/EllipsePerimeterApprox05.html

můžeš si vymyslet svoji aproximaci s využitím Taylorova rozvoje... fantazii se meze nekladou.

Jinak možná bych v tom mým algoritmu dal místo 0.000017453  asi spíš hodnotu 0.00000017453 tohle se musí odzkoušet ... je třeba si uvědomit, že vzdálenost bodů P1 a P2 v tom mým algoritmu se počítá s přesností cca 0.00001 lepší přesnost stejně asi ne normálním Pythonu nebo Csharp atd nedosáhneš.

Právě ta podmínka L >= F a krok v úhlu 0.000017453 určuje přesnost výpočtu. Jinak metoda hrubé síly je asi to nejhorší co se dá použít, ale fungovat to bude. Možná by byla lepší Ramanujanova I. nebo II. aproximace. To je potřeba odzkoušet.

Nahlásit jako SPAM
IP: 90.179.143.–
gna
~ Anonymní uživatel
1730 příspěvků
15. 8. 2022   #63
-
0
-

#62 Jerry
Dědku, to snad není možný!

Nahlásit jako SPAM
IP: 213.211.51.–
peter
~ Anonymní uživatel
3888 příspěvků
15. 8. 2022   #64
-
0
-

Mne nejak unika, jak se ti to muze zacyklovat? To, ze se to zacykluje mne, je vec jina, ja to nemam dotazene. A navic to pocitam na pixelove care obvodu :) Pocitam ne uplne dobre. Coz jde videt prave u tech mensich n-uhelniku jako 3, 4, 5...Normalne spocitas priblizeni zleva, zprava a vystupem je nejpresnejsi. V okamziku, kdy se ti leva, prava nezmeni, tak cyklus ukoncis.

smin = Minimalni strana = obvod kruhu kratsi strany (a nebo b) / n
smax = Maximalni strana = obvod elipsy / n

Pak spocitas rozdil tech dvou a podelis dvema. Cili, postupne navysujes levou stranu o d, d/2, d/4
d = round((smax - smin) / 2)
right = smax
new = left + d

Kdyz se polygon s new vejde do elipsy, tak si left = new, a zkusis pridat opet d, new = left + d.
Kdyz se polygon s new nevejde do elipsy, a je-li new<right, pak right=new a d = d / 2.
A to opakujes, dokud je d>0 px. Takze se to nemuze preci zacyklit.

Vystupem je left a right a z tech vyberes to, co se do elipsy veslo nejlepe.
Je uplne jedno, jakym zpusobem vejiti do elipsy pocitas.
Samozrejme, uplne nejlepsi by bylo pocitat uhly a nebo prunik kruznice s elipsou o polomeru left.

---

Nebo se da smin urcit tez jako vepsany kosodelnik, pokud je n>=4
smin = 4 * odm(aa + bb)

A tim, ze pouzivas deleni intervalu, tak se vicemene dostanes k pruseciku do 7-14 kroku. Coz je porad lepsi nez me pixelove reseni, left +1 +1 +1
1000 500 250 125 63 32 16

Nahlásit jako SPAM
IP: 2001:718:2601:258:58e5:510a:49c3:8301...–
peter
~ Anonymní uživatel
3888 příspěvků
15. 8. 2022   #65
-
0
-

A co vyuzit externi program? Zavolat si cmd, at ti to vygeneruje CAD nebo nejaky program, co to umi.


Nahlásit jako SPAM
IP: 2001:718:2601:258:58e5:510a:49c3:8301...–
peter
~ Anonymní uživatel
3888 příspěvků
15. 8. 2022   #66
-
0
-

Takovy matlab umi pracovat pres cmd, jen je treba najit nejaky uz na to hotovy program.

Nahlásit jako SPAM
IP: 2001:718:2601:258:58e5:510a:49c3:8301...–
peter
~ Anonymní uživatel
3888 příspěvků
15. 8. 2022   #67
-
0
-

Ikdyz... S tou kruznici a kosodelnikem, to min neni uplne ok. To zas plati pro n>neco. A pripade kosodelniku (kosoctverec) musi byt uhel=0 pro n=4. Kdyz to pootocis, jak to mas v zadani, tak ten polygon by mel byt mensi nez ten kosodelnik.
Ale, tak, vzdycky muzes jit opacnou cestou. Max je obvod elipsy / n. A od toho budes odecitat pulky, takze si vytvoris slejne left a right.


Nahlásit jako SPAM
IP: 2001:718:2601:258:58e5:510a:49c3:8301...–
BDS+3
Věrný člen
15. 8. 2022   #68
-
0
-

#64 peter
ten kód už jsem smáznul, ale myslím že se to zacyklilo (možná ne úplně jen těch operací bylo tolik, že by to trvalo několik minut), protože čím víc roztahováním stran polygonu se určitý bod dostává do oblasti kde je elipsa širší tím víc chybělo k dosažení rovnostrannosti.

Sudé n-úhelníky se spočítaly docela rychle.

Zkusím i ten Tvůj postup.

Nahlásit jako SPAM
IP: 94.113.253.–
W10 :)
Pavel
~ Anonymní uživatel
371 příspěvků
15. 8. 2022   #69
-
0
-

#62 Jerry
Ano, eliptický integrál se počítá pomocí nekonečné řady (případ pythonu a knihovy SciPy), Ramanujana nechme stranou. Tudíž, když spočeteš integrál s přesností na 5 desetiných míst, ale délky sečen se liší +- 0,5 pro malé polygony (s rostoucím počtem hran ta chyba klesá). Tak to není chybou aproximace ale tím, že stejně dlouhý segment neznamená stejně dlouhou sečnu, protože ta elipsa je splácnutá. Kdyby sis to místo opakování toho samého napsal, a pak sem dal obrázek a nějaké výsledky, tzn. délku oblouku pro daný počet stran, třeba 5-úhelník a pak délku jednotlivých stran.

Nahlásit jako SPAM
IP: 46.13.186.–
Jerry
~ Anonymní uživatel
496 příspěvků
15. 8. 2022   #70
-
0
-

#69 Pavel
...jo aha, tak mužete provést převzorkování na větší rozlišení ne ? místo rozměru a=20,b=100 dáte a=2000, b=10000... a fungovat to bude. Pořád nechápu co vám nejde nebo co máte s těma sečnama a tečnama ... tak to počítejte v přesnosti long double a je to .. to je podle IEEE754 přesnost na 80 bitů.

Nahlásit jako SPAM
IP: 90.179.143.–
Pavel
~ Anonymní uživatel
371 příspěvků
15. 8. 2022   #71
-
0
-
Nahlásit jako SPAM
IP: 46.13.186.–
Jerry
~ Anonymní uživatel
496 příspěvků
15. 8. 2022   #72
-
0
-

#71 Pavel
no vidíte .. funguje to moc hezky ne ? je tam chyba jen na 0.001 to neni špatný ..

Nahlásit jako SPAM
IP: 90.179.143.–
Pavel
~ Anonymní uživatel
371 příspěvků
15. 8. 2022   #73
-
0
-

#72 Jerry
Jako fakt, já tam teda pravidelný 5-úhelník nevidím.

Nahlásit jako SPAM
IP: 46.13.186.–
Jerry
~ Anonymní uživatel
496 příspěvků
15. 8. 2022   #74
-
0
-

to sou chybky v řádu desetin .. to je v pohodě .. nevim jakej používáte algoritmus, no mohlo by to bejt lepší ... zkusili ste ten muj algoritmus co sem psal ?

Nahlásit jako SPAM
IP: 90.179.143.–
Jerry
~ Anonymní uživatel
496 příspěvků
15. 8. 2022   #75
-
0
-

ale chápete, že pravidelněj pětiúhelník na elipse vubec nemusí vyjít .. z důvodu geometrie... elipsa neni kružnice ..

Nahlásit jako SPAM
IP: 90.179.143.–
Pavel
~ Anonymní uživatel
371 příspěvků
15. 8. 2022   #76
-
0
-

#75 Jerry
Ale to se tu právě celou dobu řeší.

Nahlásit jako SPAM
IP: 46.13.186.–
Pavel
~ Anonymní uživatel
371 příspěvků
15. 8. 2022   #77
-
0
-

#74 Jerry
Jako že když jedna strana je 5 a druhá 4,3, tak je to jako malá chybka? Dyť je to 14%, a jeto dáno právě tím že to není kruh, takže to nelze řešit rovnoměrným dělením obvodu.
Asi by se dala hledat kružnice o vhodném poloměru, kterou budu cestovat po elipse a protínat ji, tak abych se na konci potkal ve stejném bodě, ale nebude to úplně sranda.

Nahlásit jako SPAM
IP: 46.13.186.–
Jerry
~ Anonymní uživatel
496 příspěvků
15. 8. 2022   #78
-
0
-

#76 Pavel
Ano, to se tu řeší .. to chápu ale já se vám snažim od začátku říct, že to NEJDE chápete to jo ?

Nahlásit jako SPAM
IP: 90.179.143.–
Jerry
~ Anonymní uživatel
496 příspěvků
15. 8. 2022   #79
-
0
-

#77 Pavel
"...Asi by se dala hledat kružnice o vhodném poloměru,..."   ne to asi taky nepude .. prostě elipsa je elipsa .. ježišmarjá to už si z Vš z matematický analýzy nic nepamatujete ? no a zkusili ste teda ten muj algoritmus ? ten přeci funguje ne ? ale to je přeci taky aproximace

Nahlásit jako SPAM
IP: 90.179.143.–
BDS+3
Věrný člen
15. 8. 2022   #80
-
0
-

#75 Jerry
ale chápete, že pravidelněj pětiúhelník na elipse vubec nemusí vyjít .. z důvodu geometrie... elipsa neni kružnice ..

Myslíš, že eliptický válec nemůžeš obehnat válečkovým řetězem (lépe vsadit řetěz do vnitř) řetězem o vhodné rozteči??

Ten n-úhelník nemusí být pravidelný, pouze rovnostranný.

Nahlásit jako SPAM
IP: 94.113.253.–
W10 :)
peter
~ Anonymní uživatel
3888 příspěvků
15. 8. 2022   #81
-
0
-

https://mlich.zam.slu.cz/js-pol-to-el.htm
Trochu jsem tu funkci 1 prepsal, ted na 3. Mela by fungovat trochu lepe. Do konzoly pise pocet pokusu. Bezny n-uhelnik to najde na 8 pokusu.
Pouzil jsem vzorec v = (left + right) / 2, cili, vyberu vzdy stredovou hodnotu a pak urcim, zda ji pouzit pro left nebo right. Jenom to dal vykresluji do pixelove elipsy, coz muze byt brzda. Ale i na mem stroji v praci je to mzik, takze se mi to nece resit lepe :)

ArrayDrawPolygonToEllipse3(new classData(), 8, new classPoint(420,150), 400, 100, 'red2');
// posledni radky v kodu

5-uhelnik, o kterem je zminka, to nenajde, ale take skonci. U 5-uhelniku je ten problem, ze zvetseni strany o 1 px muze zalomit bod na dalsi ctvrtinu elipsy a dalsi bod se muze znacne posunout, klidne 199% delky strany.
Tezko rici, jak tohle resit :)


Nahlásit jako SPAM
IP: 2001:718:2601:258:58e5:510a:49c3:8301...–
peter
~ Anonymní uživatel
3888 příspěvků
15. 8. 2022   #82
-
0
-

#71 Pavel No, pomer stran te elipsy mas spis 1:1, kruho-elipsu :) V takovem pripade se da pouzit to kruhove rozlozeni uhlu.

A nebo by slo pro kazdy pripad pouzit jinou metodu. Treba i pro ten 5 uhelnik. Proste se vi, ze to uplne nevyjde dobre, kdyz bude elipsa prilis sisata a tak pouzit metodu pravidelnymi s uhly. Sak ten program to muze spocitat obema, neni to pro nej zadna zatez. Pokud to nedela pro 50 elips najednou, treba.

A nebo se daji napocitat uhly pro ruzne pomery stran a ruzne n-uhelniky.

Nahlásit jako SPAM
IP: 2001:718:2601:258:58e5:510a:49c3:8301...–
peter
~ Anonymní uživatel
3888 příspěvků
15. 8. 2022   #83
-
0
-

ostatne, zrovna ten 5-uhelnik mi vychazi kazdou tou funkci jinak
https://mlich.zam.slu.cz/js-pol-to-el-5uhelnik.htm
Nahore vpravo je videt, ze ty zelene krizky jsou jakoby dvojite. A ten 1 px stacil na to, aby to tahle uplne svihlo pres celou elipsu .

Nahlásit jako SPAM
IP: 2001:718:2601:258:1e3:9f92:26d0:cb20...–
BDS+3
Věrný člen
15. 8. 2022   #84
-
0
-

#83 peter
a to je právě problém,  teď by bylo potřeba od bodu [b,0] (v protisměru hodin) přidat jeden dílek na první čtyři úseky, jenže tím se ten levý bod začne dostávat do míst kde je elipsa užší (udělá to asi víc než posuv u jiných bodů), tím se odebere z posledního úseku třeba 5 dílků. Takže zase něco odebereš.... a tak furt do kola.

Mě se pořád jeví, že by se na to mělo jít přes pravidelný rovnostranný pětiúhelník a ten zkreslit podle elipsy. Nebo kruh rozdělený na úhly a jednotlivé úhly pak zkreslit podle tvaru elipsy. Klidně bych oželel i možnost pootočení.

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
peter
~ Anonymní uživatel
3888 příspěvků
15. 8. 2022   #85
-
0
-

Nevim, zda se chapeme. Elipsu a polygon vykresluji od bodu x=+a, y=0, do bodu x=0, y=+b, atd, kvadrant 1, 2, 3, 4. V 1 je to ok.  Bod 1 je ok, bod 2 je ok, ale v pripade modreho 5uhelniku je posunuty prave o 2px. A timpadem treti modry bod skoci kamsi dohaje proti tretimu cervenemu. A posledni bod se zobrazi u obou utvaru jinak. Cili, tady ti korekce o 2 px hraje velmi vyznamnou roli. A ani jeden z tech utvaru nema posledni stranu stejne velkou. Co s tim chces jako delat?
Jedine, co by slo, pouzit kruhove rozlozeni uhlu. A pak bude kazda strana jinak, jak je to videt na obrazku od pavla. V obou pripadech to proste bude jasne videt. Ale, mozna je to prave lepsi volba.
Zajimave by bylo videt, jak se zachova ten program na videu.

Jeste mne v praci napadlo vykreslit sinusovku na elipsu. Ale nevim, zda by to melo vysnam.

Nevim, no, pouzit kruhove rozlozeni uhlu a pridat tam procentualni posun pro zvetseni a zuzeni. Asi ziskany jako tangenta. A pouzit to jen v pripade licheho poctu nebo poctu nedelitelneho 4.


Nahlásit jako SPAM
IP: 193.84.196.–
BDS+3
Věrný člen
15. 8. 2022   #86
-
0
-

#85 peter
no dnes už mě to nemyslí, jestli bude zítra čas, zkusím na to ještě jít s kružítkem a tiskárnou a když tak program zatím omezím na sudé N-GONy

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
peter
~ Anonymní uživatel
3888 příspěvků
Včera   #87
-
0
-
Nahlásit jako SPAM
IP: 2001:718:2601:258:f568:80ad:51b9:afff...–
JerryM0
Super člen
Včera   #88
-
0
-

#87 peter
aha takže děláte ozubená eliptická kola jo ? wooooooooooooooou tý jo ..

Nahlásit jako SPAM
IP: 90.179.143.–
BDS+3
Věrný člen
Včera   #89
-
0
-

#87 peter
ono se to nezdá, ale eliptické ozubené kolo je děleno dle délky křivky. Nedělá de příliš eliptické a tak ten rozdíl není velký. Tady je kolo s 18 zuby. Jde o to, že rozteč zubů musí být stejná jako u sousedního kruhového kola.

No já jsem nic s kružítkem na nic kloudného nepřišel:) Jen na to, že v tom asi žádná běžná (lidská) logika není, stačí přidat hranu nebo trochu změnit poměr elipsy a je všechno jinak..

Takže z mého původního záměru asi nic nebude.

Nahlásit jako SPAM
IP: 212.111.11.–
W10 :)
peter
~ Anonymní uživatel
3888 příspěvků
před 22 hodinami   #90
-
0
-

#88 JerryM
Ne ja, to tady BDS neco kuti. A posilal takovy odkaz na video, ktery je dost zasity v jeho textu a neumi ho spravne popsat (slova toto, zde a tu povazuji za nedostatecne). Tak mne napadlo zkusit spocitat zuby. Ze, jak to asi resi ten cad.  #41 BDS

#89 BDS
Vis, ono, mozna nejdriv si vyrobis to elipso-kolo a az pak to kulate, kde snadneji muzes snadneji menit velikost zubu, pac to jde matematicky spocitat :)
Mimochodem, CAD asi pujde spustit jako comand-line. Ten system je tu leta a mohl by to mit vestavene.

Nahlásit jako SPAM
IP: 2001:718:2601:258:98b8:60c2:e174:fd9a...–
JerryM0
Super člen
před 20 hodinami   #91
-
0
-

#90 peter
Aháá docela zajímavý video to  #41 BDS , no to ale bude si dost drncat ty ozubený kola co ? A nemělo by spíš bejt první i druhý uchycený v ohnisku ?

Nahlásit jako SPAM
IP: 90.179.143.–
BDS+3
Věrný člen
před 16 hodinami   #92
-
0
-

#91 JerryM
Když potřebuješ aby to drncalo (využití je třeba na nějaké síto, nebo nějakou výrobní linku..) tak to drncá.

Taky to drncat nemusí.

Nahlásit jako SPAM
IP: 212.111.11.–
W10 :)
BDS+3
Věrný člen
před 16 hodinami   #93
-
0
-

#90 peter
Já nevyrábím ozubené kolo, pouze UI pro naprogramování CNC laseru. Chtěl jsem importovat objekt a ten stejnoměrně rozházet klonováním po obvodu kruhu, n-úhleníku, elipsy.. aby to člověk nemusel rozpočítávat ručně.

Nahlásit jako SPAM
IP: 212.111.11.–
W10 :)
peter
~ Anonymní uživatel
3888 příspěvků
před 15 hodinami   #94
-
0
-

Sak, on ti JerryM poslal odkaz na aproximace. Tam je jich asi 40 nejakych vzorecku :)

Jako, ona, priblizna delka strany se da odhadnout i tak, ze tam das pravidelne uhly, prunik s elipsou a pak vzdalenosti bodu zprumerujes. Ale, u toho 5 uhelniku to bude naprd, protoze ten tam prave potrebuje kazdou stranu jinou :)

Tez by to slo resit tak, ze vemes pravidelny n-uhelnik. 3d utvar, prstenec s pruznymi body (tkanina, jakoby) a nechas ho spadnout na kuzel s rozsirujici elipsou. On tam nejak spadne, nejak se to rozlozi a ty pak zjistis polohu bodu aze zhora a vzdalenost ze spoda bodu nejak zprumerujes a urcis velikost elipsy. A pak to proste zoomnes, jak potrebujes.

Nebo udelas n-uhelnik a pak v nem roztahujes elipsu. A nesmi se to pretrhnout. Cili, neco jako bridge builder.

Tobe jde proste jen o to, ze na konkretni pomer stran a/b potrebujes vypocitat uhly pro n-uhelnik. To si muzes predem pripravit tabulku a nasobky 4 tam aproximovat jako polovicku uhlu.
3 * 4 * 16 * 64...
4 * 4 * 16
5 * 4 * 16
6, 7 8, 9, 10, 11 (12 uz netreba, to je 3*4*...)
Pro 1 pomer a/b mas tak 1000 hodnotu. Tvuj alg. vybere, nejvhodnejsi tabulku a/b, vybere nejblizsi n-uhelnik a zbytek dopocita pulenim uhlu. Ale, musis predem stejne nejak vygenerovat tu tabulku :)

Proste, pouzij radeji nekterou z tech aproximaci, jak psal jerry. Jen se obavam, ze se v te strance nevyznas a nevis, co vlastne z ni chces :)
Oni z tech udaju a/b a n vypracovali nejakou krivku a na tu krivku pouzili aproximaci nejakou funkci. Podobne, jak se da treba sinusovka aproximovat nekolika parabolami, pokud te nezajima presnost na 0.0001 :)

Nahlásit jako SPAM
IP: 2001:718:2601:258:98b8:60c2:e174:fd9a...–
BDS+3
Věrný člen
před 9 hodinami   #95
-
0
-

#94 peter
No já se právě v těch složitých vzorcích vůbec nevyznám. Já pracuji z rozlišením 0.005 - 0.025, takže ta nepřesnost je v pohodě.

Ono by asi byla ta tabulka nejjednodušší, ale kdybych ji měl. Kdybych ji chtěl vyrobit metodou pokus-omyl, tak bych ji dělal do vánoc (maximální počet kroků bych chtěl mít alespoň 180)

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
BDS+3
Věrný člen
před 6 hodinami   #96
-
0
-

kroky myslím 180ti úhelník

Nahlásit jako SPAM
IP: 185.69.68.–
W10 :)
Zjistit počet nových příspěvků

Přidej příspěvek

×Vložení zdrojáku

×Vložení obrázku

Vložit URL obrázku Vybrat obrázek na disku
Vlož URL adresu obrázku:
Klikni a vyber obrázek z počítače:

×Vložení videa

Aktuálně jsou podporována videa ze serverů YouTube, Vimeo a Dailymotion.
×

Podporujeme Gravatara.
Zadej URL adresu Avatara (40 x 40 px) nebo emailovou adresu pro použití Gravatara.
Email nikam neukládáme, po získání Gravatara je zahozen.
-
Pravidla pro psaní příspěvků, používej diakritiku. ENTER pro nový odstavec, SHIFT + ENTER pro nový řádek.
Sledovat nové příspěvky (pouze pro přihlášené)
Sleduj vlákno a v případě přidání nového příspěvku o tom budeš vědět mezi prvními.
Reaguješ na příspěvek:

Uživatelé prohlížející si toto vlákno

Uživatelé on-line: 0 registrovaných, 8 hostů



Hostujeme u Českého hostingu       ISSN 1801-1586       ⇡ Nahoru Webtea.cz logo © 20032022 Programujte.com
Zasadilo a pěstuje Webtea.cz, šéfredaktor Lukáš Churý
