Pomóc, učitel mě nahání s Návrhem obvodu pomocí Kombinačních log. obvodů

Fórum › Číslicová technika

Toto vlákno bylo označeno za vyřešené — příspěvek s řešením.

Midžel 0

Newbie

20. 1. 2013 #1

V nedávné době jsme psali písemku, ve které v poslední úloze byl návrh na ovladač pro Otce, Matku, Dítě...Když zapne dítě tak ostatní nic, když zapne matka tak dítě se musí vypojit, a otec je na vrchu, tudíž když on zapne tak poběží jenom on. Učitel nám po prověrce oznámil co tam má být - 2 invertory, 2 NAND. Ale jak na to přišel by mě fakt zajímalo..jediný co vím že to má být přes pravdivostní tabulku...ví někdo jak? dokázal by sem vložit obrázek na kterým bych to pochopil? byl bych rád...

Nahlásit jako SPAM

IP: 95.143.133.–

Midžel 0

Newbie

20. 1. 2013 #2

#1 Midžel
Na tabuli nám vyšlo

Fd = T * M * d

Fm = T * m * d + T * m * D

Ft = t * M * D + t * M * d + t * m * D

velká písmena= negace

Nahlásit jako SPAM

IP: 95.143.133.–

KIIV

~ Moderátor

+43

God of flame

20. 1. 2013 #3

hod sem pravdivostni tabulku pro vsechny tri funkce...

mimochodem tatik nepotrebuje zadnou funkci... kdyz sepne tak sepne jen on... tj Ft = t

Nahlásit jako SPAM

IP: 93.91.152.–

_{Program vždy dělá to co naprogramujete, ne to co chcete...}

Midžel 0

Newbie

20. 1. 2013 #4

#3 KIIV
#3 KIIV

to je ta tabulka, ale fakt netuším jak dál

Nahlásit jako SPAM

IP: 95.143.133.–

KIIV

~ Moderátor

+43

God of flame

20. 1. 2013 #5

no takze pokud se podivas na tatu tak odpovida presne tomu svymu spinaci... tj staci kus dratu... (na diteti a mame nezalezi)

pokud se podivas na mamu tak musi byt zapla a zaroven tata vyplej... na diteti nezalezi ..

no a dite pak uz zalezi na obou rodicich a sobe... tj 1 je tam jen kdyz jsou oba rodice na 0. ...

takze tata je ponekud zbytecne slozitej... kdyz staci "f(t) =t"

mama se da zjednodusit... tim ze se vytkne T*m(d+D) => T*m*(1) => T*m

Nahlásit jako SPAM

IP: 93.91.152.–

_{Program vždy dělá to co naprogramujete, ne to co chcete...}

Midžel 0

Newbie

20. 1. 2013 #6

#5 KIIV
a teda jaký by byly obvody? ...furt mi nedochází jak si na to přišel, na tátu jakž takž jo

Nahlásit jako SPAM

IP: 95.143.133.–

KIIV

~ Moderátor

+43

God of flame

20. 1. 2013 #7

no takze zaklady:

kdykoliv se na kteremkoliv vstupu AND obvodu objevi logicka nula, je na vystupu nula... jedinej pripad kdy je na vystupu 1 je pokud vsechny vstupy jsou take 1

(u andu je 0 "agresivni" - jak se objevi jedna, vysledek je 0)

u OR je agresivni 1... jak se na kteremkoliv vstupu objevi jen jedina logicka jednicka, je vystup automaticky tez 1

a ted k predstavivosti... operace logickeho soucinu je AND hradlo a operace logickeho souctu prekvapive OR hradlo ... negace je NOT hradlo... ted uz je jen nakreslit tak jako je to v tech funkcich napsano

Nahlásit jako SPAM

IP: 93.91.152.–

_{Program vždy dělá to co naprogramujete, ne to co chcete...}

Midžel 0

Newbie

20. 1. 2013 #8

Tak teď to už vůbec nepobírám....jako to by mělo fungovat že každý má svůj ovladač a podle podmínek telka poběží?

Nahlásit jako SPAM

IP: 95.143.133.–

KIIV

~ Moderátor

+43

God of flame

20. 1. 2013 #9

rikam ze sou to ty zaklady... vis jak vypada OR/AND/NOT hradlo? a znas z matematiky pojem "substituce"? hradlo znamena nejakou operaci, promenne jsou kusy dratu... proste jedno vymenis za druhy

Nahlásit jako SPAM

IP: 93.91.152.–

_{Program vždy dělá to co naprogramujete, ne to co chcete...}

Midžel 0

Newbie

20. 1. 2013 #10

#9 KIIV
Jo to vím, ale jak bychto zakreslil...vím jak vypadají zakreslené...

Nahlásit jako SPAM

IP: 95.143.133.–

KIIV

~ Moderátor

+43

God of flame

20. 1. 2013 #11

ted nechapu?

Nahlásit jako SPAM

IP: 93.91.152.–

_{Program vždy dělá to co naprogramujete, ne to co chcete...}

Midžel 0

Newbie

20. 1. 2013 #12

jak by si to zakreslil? neumím si to představit...

Nahlásit jako SPAM

IP: 95.143.133.–

KIIV

~ Moderátor

+43

God of flame

20. 1. 2013 #13

http://lucy.troja.mff.cuni.cz/~tichy/elektronika/kap6/6_3.html prohlidni si hlavne ten obrazek kde jsou jednotlivy logicky cleny a jejich znacky ...

Nahlásit jako SPAM

IP: 93.91.152.–

_{Program vždy dělá to co naprogramujete, ne to co chcete...}

hlucheucho +15

Guru

20. 1. 2013 #14

ještě chvíli, překonám svou lenost, spustím Eagle a nakreslím mu to.

Nahlásit jako SPAM

IP: 188.95.60.–

KIIV

~ Moderátor

+43

God of flame

20. 1. 2013 #15

Nejlepší odpověď

no mozna to bude lepsi udelat postupne...

krok 1: nakreslit caru od ovladace taty k telce ci cemu... hotovo mame prvni funkci

krok 2: nakreslit AND hradlo ... do nej primo zapojit ovladac od mati... a tatik musi byt jeste po ceste znegovanej... takze negaci (NOT hradlo).... a co se tu neobjevilo ? druha funkce

krok 3: nakreslit si trivstupove hradlo AND ... ovladac ditete jde naprimo... a mati a tatik musi dojit znegovani... tatika uz znegovanyho mame, takze se veme to... mati prekvapive zase NOT hradlo...

krok 4: slavime uspesne nakresleni celeho schematu podle uvazeni... (ohnostroje, osobni gratulace od prezidenta ci podobne)

Nahlásit jako SPAM

IP: 93.91.152.–

_{Program vždy dělá to co naprogramujete, ne to co chcete...}

hlucheucho +15

Guru

20. 1. 2013 #16

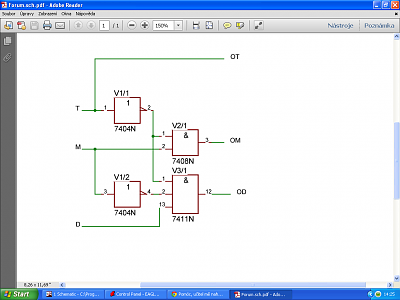

podle tabulky co jsi sem dal to vypadá takto:

edit: symboly podle DIN

Nahlásit jako SPAM

IP: 188.95.60.–

Midžel 0

Newbie

20. 1. 2013 #17

díky moc za rady :) ...eště se pak na to mnohem víc kouknu...

Nahlásit jako SPAM

IP: 95.143.133.–

remmidemmi0

Věrný člen

30. 1. 2013 #18

tyhle pitomý symboly zavedly bolševici v 80tých letech minulého století pro zmatení nepřátel dělnické třídy a ohromně se to ujalo. Tak blbosti se vždycky rychle ujímají Předbolševický symboly byly podstatně lepší a po celém světě se užívají dodnes. To mi připomíná situaci s přístrojema naší slavné lidodemo armády, které měly naprosto absurdní konektory. Velení naší lidodemo armády to odůvodňovalo tím, že kdyby ty skvělé přístroje padly do rukou nepříteli, tak aby je nemohl použít. Myslím, že nepřítel by z přístrojů lidodemo armády byl hotovej už při pohledu na ně a ani by ho nenapadlo chtít je používat. S těmi bolševickými symboly tady nahoře je to obdobný.
