Zdravim,

potřebuju udělat vývojový diagram k následujícímu programu:

Default:
symbol Out_Pin = 7
symbol Right_Motor = b0
symbol Left_Motor = b1
high Out_Pin
pause 2500
Main:
	if pin4 = 1 then
		gosub Doprava
	endif

	if pin3 = 1 then
		gosub Doleva
	endif

	if pin4 = 0 and pin3 = 0 then
		gosub Vpred
	endif

	if pin4 = 1 and pin3 = 1 then
		goto Brzda
	endif

	goto Main

Vpred:
	Right_Motor = 115
	Left_Motor = Right_Motor + 103
	serout Out_Pin, T4800_4, (Right_Motor,Left_Motor)
return

Doleva:
	Right_Motor = 115
	Left_Motor = 195
	serout Out_Pin, T4800_4, (Right_Motor,Left_Motor)
	pause Turning_Time

return

Doprava:
	Left_Motor = 225
	Right_Motor = 70
	serout Out_Pin, T4800_4, (Right_Motor,Left_Motor)
	pause Turning_Time


return

Brzda:
	serout Out_Pin, T4800_4, (0, 128)
	end

S tvorbou diagramů však nemám zkušenosti a nevím si rady zejména s částí main...Prosím o radu. Děkuji

to zni jak udelejte me diagram me se nechce

#2 p3can
Vůbec mi nejde o to aby mi někdo udělal diagram. Potřebuji jen radu jak zakreslit podprogram Main. Nevím jak řadit podmínky..

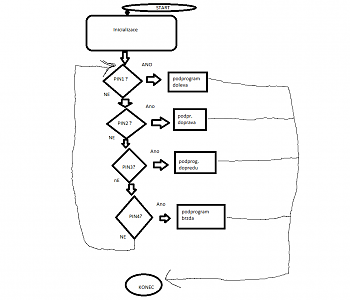

asi takto

Připojen obrázek.

#4 p3can
Moc vám děkuju!

#4 p3can
Jen si nejsem jistej, jestli by z těcj podprogramů měla vést šipka do konce? Nezpůsobí ten return v podprogramech vrácení do podmínky?

Dodělal jsem ho do této podoby: http://www.gliffy.com/…lish/5787756

http://www.gliffy.com/go/publish/image/5787756/L.png

předešlý odkaz nejde..

no podle me return je konec. nvm jak presne se chova ten label DEFAULT (protoze toto podle me neni jazyk visual basic) ale v je mozne ze v optimistickem scenari to mozna skoci na ten label DEFAULT ale spis to vidim na konec.

Je to upravený jazyk Basic tak aby se tím daly programovat mikrokontroléry PICAXE. V simulaci, kterou IDE obsahuje vrací return zpět na začátek podmínky...

V defaultu se vytváří proměnné a jakýkoliv příkaz v Defaultu by měl být proveden na začátku programu..

jo tam je napsane gosub tak to vypada uplne jinak pak ale dneska se me to uz kreslit nechce. ale vesmes by se to z tech ifu asi melo vracet zpatky do te "smycky"
