Zdravím, nutně bych potřeboval s něčím pomoci. Potřeboval bych ze zdrojového textu programu udělat vývojový diagram. Jenže tvorba vývojáků není zrovna můj šálek kávy, tak se obracím na vás. Jde o převod čísla v desítkové soustavě do jiné libovolné soustavy. Zdrojový text zde:

{ nasleduji funkce prevede libovolne cislo z desitkove soustavy do libovolne soustavy }

{ volani: convert(3,2) = 11 (tri do dvojkove je 11) }

function convert(a,n : integer) : string;

var i : integer;

s,s2 : string;

begin

s:='';

while (a <> 0) do begin

if ((a mod n) > 9) then

s:=s + chr(ord('a') + (a mod n) - 10) else begin

str((a mod n),s2);

s:=s + s2;

end;

a:=a div n;

end;

s2:=s;

for i:=length(s) downto 1 do s[i]:=s2[(length(s)) - i + 1];

convert:=s;

end;

to máš do školu, že? Ti poradím, místo každého řádku programu namaluj obdélník nebo čtverec (záleží co se ti líbí víc) a dovnitř napiš slovy tu řádku programu.

Například, místo s:=s + s2;  bude obdélník a v něm napsáno: proměnnou S zvýšit o dvě.

Ano, je to do školy. Vysvětlím to trochu jinak. Dostal jsem toto zadání:

Nakresli vývojový diagram programu, který převede zadané desítkové číslo do zadané číselné soustavy.

Vstup: desítkové číslo, základ soustavy, do které se převádí.

Výstup: Číslo v zadané soustavě (může to být řetězec znaků).

Nemusí to být nutně podle zdrojového textu výše. Ale já si bohužel s vývojáky opravdu nerozumím. I přesto ale vím, že nestačí dát všechny příkazy do obelníků, například příkaz "if" je kosočtverec.

#3 Beči
Jestli chceš pomoct, tak ukaž cos zatím vymyslel, popiš na čem jsi se zasekl a určitě ti někdo poradí jak dál.

Jestli si pomoc představuješ tak, že to za tebe někdo udělá a ty se na to ani nekoukneš, tak to asi nepochodíš.

Ty se rozhodl studovat školu, takže je na tobě, aby ses naučil, co tam po tobě chtějí a předvedl jim jak jsi to zvládl ty sám a ne jim odevzdávat výsledky práce někoho jiného.

A takové trapné výhovorky typu "já to ale už nikdy nebudu potřebovat, na tohle fakt nemám buňky, vůbec tomu nerozumím, vy to zvládnete levou zadní za pět minut, já bych to dělal měsíc..." ty si nech od cesty...

Beči - Mozna vis o vyvojacich vic, nez ja :) Co mas a nemas hotove, co ti neslo? Zatim to vypada, ze jsi ani nezacal, totiz. Coz potom znamena Udelejte misto mne misto pomozte mi najit chybu.

Pro zacatek si kazdy prikaz z kodu si pekne zaramuj. Pak to prevedes na tu spravnou znacku. vlastne te to bude samo navadet.
http://programujte.com/…gramy-1-dil/
http://vedomosti.szm.com/otazka16.html

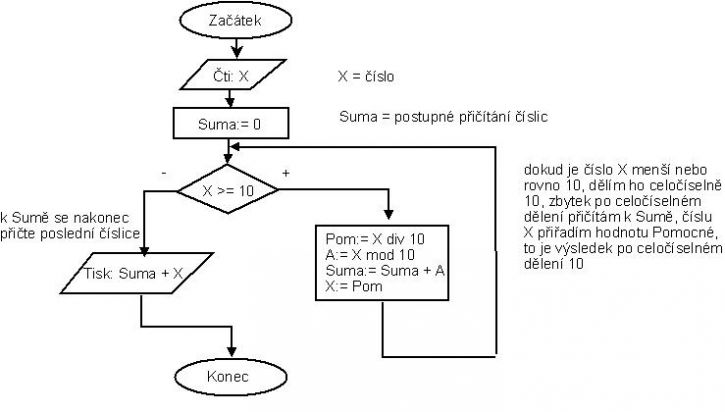

A nemuzes si vzit nejaky hotovy diagram a postupne upravit? Treba, sikovne je na hledani google.
https://www.poradte.cz/…/1408255.jpg

Ten diagram je v podstate obdoba kodu, abys to mel prehledne a videl, co jak funguje. Budes ho potrebovat v okamziku, kdy budes potrebovat cizi osobe popsat, jak funguje tvuj program. Ted ho delas jako radek po radku. Pozdeji treba budes mit vic programu propojenych a budou v obdelnickach cele funkce. ten cizi clovek z toho musi pochopit princip a umet podle toho napsat ten kod. Jinak to od tebe nekoupi.
Jsou programy, ktere ti z kodu umi vygenerovat ten diagram. Ale touhle cestou bych se nepoustel, protoze si nebudes umet to schematko sestavit v hlave a muze se ti hur programovat, kdyz nepromyslis predem, jak ma tvuj program fungovat, co kdy delat.

Klid, od nikoho nečekám, že to vypracuje za mne. Zatímco jsem postnul tento příspěvek, za pomoci internetu jsem na tom pracoval. Vzniklo toto: http://leteckaposta.cz/609209834 . Učitel to odmítnul, že prý ať si uvědomím co podle mě vzniká v proměnné X. No, asi to má mouchy, takže až teď bych chtěl poprosit o radu, kde ta chyba je.

V proměnné X ti vzniká ciferný součet.

Co bych změnil:
* Máš tam nějak zbytečně moc proměnných: X a V můžeš klidně sloučit do jedné, P můžeš vyhodit.
* A mod Z ti z čísla dá nejnižší cifru, tj. tu nejvíc vpravo. Výstupem algoritmu je textový řetězec (číslo v obecné soustavě počítač jinak nepochopí), ke kterému ty cifry musíš postupně přilepovat zleva, tj. X:=(A mod Z)+X (spojování textů není komutativní). Plus nezapomeň na převod čísla na text, takže úplně správně by bylo X:=PřeveďCifruNaString(A mod Z)+X. Nebo prostě napiš "cifru zleva připoj k výsledku" - neděláš program pro počítač, ale vývojový diagram pro člověka.
* Protože výstupem je text, tak ho na začátku inicializuj na prázdno (X:=''), ne na nulu (X:='0'). Vrácení nuly při nulovém A ošetři hned na začátku, ještě před tím rozebíracím cyklem.
