Čau lidi,
řeším problém, kdy chci aby se při překročení dané teploty seplo relé, ale až teplota klesne opět na nějakou žádanou hodnotu se opět vyplo. Nevíte jak sestavit podmínku?
Zatím mám toto:

while True:
    GPIO.setwarnings(False)
    GPIO.setmode(GPIO.BOARD)
    GPIO.setup(7, GPIO.OUT)#IN2
    ventilator = 22
    if temp_calibrated > ventilator:
        GPIO.output(7,False)
    elif temp_calibrated < 15:
        GPIO.output(7, True)

Ale toto nefunguje jak potřebuji.
Moc děkuji za pomoct

temp_calibrated se ti někde aktualizuje?

#2 gna
Jo ta se aktualizuje podle toho kolik sec. tam dám.

gna tim myslel, ze v tom py kodu nemas
temp_calibrated = nejakyvstup()

Taky by tam mozna chtelo neco jako speep(), at ta smycka nebezi co 1 ms.
Zkousel jsi treba promenne vypisovat na obrazovku?
Jinak to vypada, ze by to jako mohlo fungovat. ikdyz mi neni uplne jasne, pred setupy delas ve smycce a ne pred ni. Ale to by teoreticky nemuselo vadit, ta elektronika by tu kalibraci mohla stihat i kazdou 1 ms.

pred setupy
* proc setupy

(neřeším cyklus čtení atp ale jen podmínku, syntaxe je céčková)

pokud chceš zavést hysterezi tak musíš vyhodnocovat nejen teplotu ale i aktuální stav výstupu.

int8_t sStavVystupu=-1;//vychozi stav je neznamy - takze podminky se kontroluji dle poradi

if (sStavVystupu!=1)//je rozepnuto, respektive neni sepnuto nebo je stav -1
{
 if (temp_calibrated < 15) {GPIO.output(7, True);sStavVystupu=1;}
}
if (sStavVystupu!=0)//pokud je sepnuto, respektive neni rozepnuto
nebo je stav -1

{
    if (temp_calibrated > ventilator) {GPIO.output(7,False);sStavVystupu=0;}
}

Dá se napsat i úsporněji a místo proměnné načíst stav výstupu(pokud to knihovna umožňuje).
Také nemusíš použít stav -1, pokud určíš výchozí stav jinak.

#6 Ovrscout
Já to nakonec vyřešil takhle a funguje to:

if temp_calibrated > ventilator_ON:

	GPIO.output(7,False)

if temp_calibrated < ventilator_OFF:

	GPIO.output(7,True)

A pokud se stane neco nečekanýho zareaguje nějak

#7 Vica
Nejlépe bude, když místo cyklu budeš ten skript spouštět pouze při změně teploty.

#8 Kit
A to bych udělal jak? :O :D

#9 Vica
Nejjednodušeji v místě, kde aktualizuješ ten údaj s teplotou, tedy synchronně.

Asynchronně se to dá také, přes přerušení a následné zachycení. Každý proces může běžet v samostatném vláknu. Ovšem v takto primitivním příkladu je to asi overkill.

Celkově se mi to jeví jako overkill, protože tohle by se dalo snadno vyřešit PICem nebo malým Arduinem. Získal bys tím i spolehlivost řešení.

#10 Kit
Možná má (zadarmo) nějaký tovární kontrolér programovaný v Pythonu. Arduino by musel koupit a k němu instalovat nějaké nástroje aby to mohl programovat.

hu

#11 hlucheucho
ATtiny85, který toho už umí docela dost, se dá koupit za cca 20 Kč a připojíš ho přímo na USB. Tohle by zvládlo i ATtiny9, které je k mání za 8 Kč.

BTW: Součástí dotazu to nebylo, ale zřejmě se jedná o RPi.

ATTiny 85 nezapojím přímo do USB, musím nějaký ten hardware zbastlit minimálně na univerzální plošný spoj.

Možná má průmyslový kontrolér, starší, demontovaný .. a zkouší to jako hračku rozchodit a nebo tomu dát šanci na nový život.

Možná má malinu a zkouší, co ta hračka umí. Začíná jednoduchými věcmi. Třeba někdy později příjde s něčím objevným.

Když už jsme u toho něco rozchodit, naučit se, mít hračku: je to asi 15 let, co jsem měl příšerně složitý blikač s LED sestavený z 8032, 74HC573 jako demultiplexer datové/adresové sběrnice, simulátor EEPROM připojený k PC a PCF8574 jako IIC/GPIO a na jednom z výstupů teprve LED. Nějak jsem se tu komunikaci na IIC, jak ji emulovat softwarově, naučit a oživit musel. A tak vzniknul takový kandidát na zápis do knihy rekordů.

Ještě pozn.: v současnosti by mne asi někdo trumfnul. LED by připojil přes USB převodník k PC a povely rozsvítit/zhasnout by posílal z chytrého telefonu.

hu

#13 hlucheucho
Je fakt, že několik ochranných součástek se hodí, ale funguje to i bez nich.

Připojen obrázek.

#14 Kit
Zenerovy diody 3,6V na USB datový dráty, chybí blokovací kondenzátor na napájení, při pohledu do datasheetu jsem USB rozhraní u ATTiny 85 nenašel... není to nějaká fušeřina?? I kdyby ne, minimálně konektor, procesor a kondenzátor na blokování napájení by nějak "slepit" musel.

hu

#15 hlucheucho
Viděl jsem to i bez diod a bez odporů, napojeno nahrubo:

Připojen obrázek.

Ovšem to už je nějaké konkrétní zapojení, protože I/O jsou zapojené jinak.

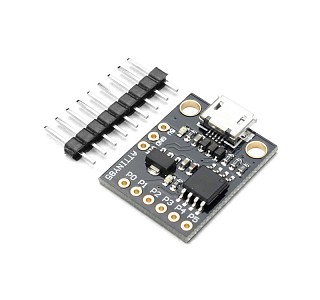

Za dvacku se dá koupit i tato hračka, kterou programuji přímo přes USB a která mi funguje:

Připojen obrázek.

Zapojení je hodně podobné uvedenému schématu, jen tam jsou navíc dvě ledky.

Rx a Tx na USB? Tady někdo netuší, jak USB funguje. USB je diferenciální pár!!

Koupit .... pořád. Ale třeba má hračku koupenou a chce si s ní jen hrát.

hu

#17 hlucheucho
Nevýhodou GPIO na RPi je, že nemá analogový vstup. Termistor se tedy nedá připojit přímo jako třeba na ATtiny85 a musí tam být nějaký A/D převodník jako např. v DHT11.

#17 hlucheucho
#16 Kit

já to nedávno hledal, jak propojit tiny na usb, funguje to s tím, že na tiny je to SW emulovaným a nejspíš by to zvládla i tiny45 jen by pak na vlastní program nezbylo moc místa.

#19 MilanL
Ten program (bootloader) je už v ATtiny85 nahrán a zabírá cca 2 KiB. Na aplikaci zbývá 6 KiB.

Nakonec mi to nefunguje... Nenapadlo vás nějaké programové řeší tohoto while cyklu?

while True:

    global temp_calibrated

    ventilator_ON = 22
    ventilator_OFF = 18

    GPIO.setwarnings(False)
    GPIO.setmode(GPIO.BOARD)
    GPIO.setup(7, GPIO.OUT)#IN2

    if temp_calibrated > ventilator_ON:
	GPIO.output(7,False)
    if temp_calibrated < ventilator_OFF:
	GPIO.output(7,True)

#21 Vica
Tyto řádky podle mne patří mimo cyklus. Neustálým resetováním některých příznaků můžeš způsobit nefunkčnost.

    global temp_calibrated

    ventilator_ON = 22
    ventilator_OFF = 18

    GPIO.setwarnings(False)
    GPIO.setmode(GPIO.BOARD)
    GPIO.setup(7, GPIO.OUT)#IN2

Také by bylo záhodno do toho nekonečného cyklu vložit nějaký sleep().

#22 Kit
Když to vyhodím mimo cyklus tak ventilátor běží pouze chvilku a poté už nereaguje na změnu teploty vubec

#24 Kit
Nic žádná změna.

#24 Kit
Zkusím teda změnit PIN.

#26 Vica
no nikde tam nevidím aktualizaci teploty předpokládám, že je tedy dál ve smyčce, osobně bych to očekával před podmínkami.

jinak neznám zapojení, nemáš náhodou ty hodnoty na GPIO.output(7). obráceně?

#27 MilanL
Občas je vtipné, když někdo připojí relé přímo na GPIO :)

#28 Kit
... a ještě ke všemu bez diody. Nebo tu diodu přepóluje

hu

#29 hlucheucho
I se správně zapojenou diodou může být relé pro GPIO smrtící.

#30 Kit
"Výkonové" porty jsem zatím viděl jen u 8-bitových AVR. U Arduina jsem viděl, že na to relé připojují přímo. Asi jsem moc velká citlivka, tohle bych neudělal. Ke všemu ty relátka na DPS co k tomu dávají se na spínání 230V nehodí, nemají na DPS bezpečné vzdálenosti mezi spoji k cívce a spoji ke kontaktům. Jestli si dobře pamatuju, mělo by to být 8 mm co na první pohled není.

hu

#31 hlucheucho
Těch 230V je asi elektrická pevnost. U nás je však vyžadováno 6 kV. Taková relé na DPS se hodí na spínání do 24V. Stejně nechápu, jak někdo mohl kontakt kotvy relé umístit mezi kontakty vinutí. To je na odstřel.

Samozřejmě se u nás dají koupit i plnokrevná relé na 230V. Jen jsou o trochu dražší.

#32 Kit
Jdou koupit i s paticí na DIN lištu, akorát ta patice je dražší než relé. Jde to nahradit optotriakem a výkonovým triakem nebo použít SSR. Ale vždy se musí při návrhu DPS pamatovat na normy.

Relé s kontaktem mezi vývody cívky bývají nejčastěji označována jako signálová. Z toho vyplývá, že ke spínání výkonových obvodů a bezpečnému oddělení výkonových obvodů nejsou určena. Akorát ke spínání signálů citlivých na rušení mi to taky nejpříjde vhodné.

hu
